特點和用途:

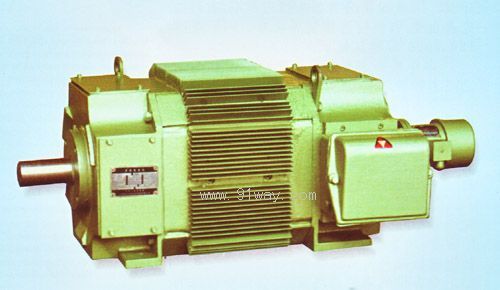

ZBL4系列全封閉直冷式直流電動機是在Z4系列強迫風冷式直流電機的基礎上新開發的產品。它除了具備原來Z4系列電機所特有的體積小，重量輕，輸出功率大，完全適用于靜止整合電流供電等特點，還具有封閉的機殼，因此尤為適用于塵埃及金屬切屑等場所。
ZBL4系列全封閉直流電動機采用全迭片式機座，因此適用于靜止整流器供電之工況，并可承受整體機座所不能達到的電流變化率，定子采用八角形結構，空間利用率極高，磁極安裝定位精確，并采用計算機輔助設計，使電器參數控制適當，因而電機的換向性能良好，機座外表面有特制的散熱筋，增加了電機的有效散熱表面積。從而提高了電機有效體積下的輸出功率。
電機采用F極絕緣材料。絕緣結構新穎可靠，保證絕緣性能穩定和散熱良好。

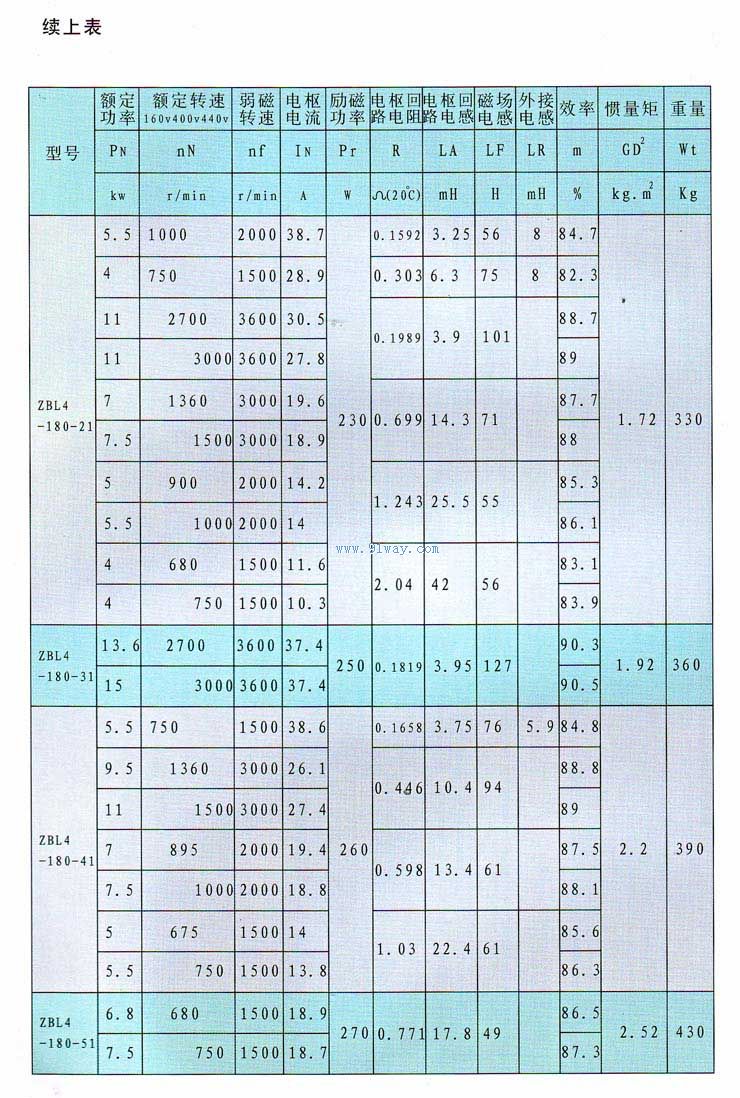

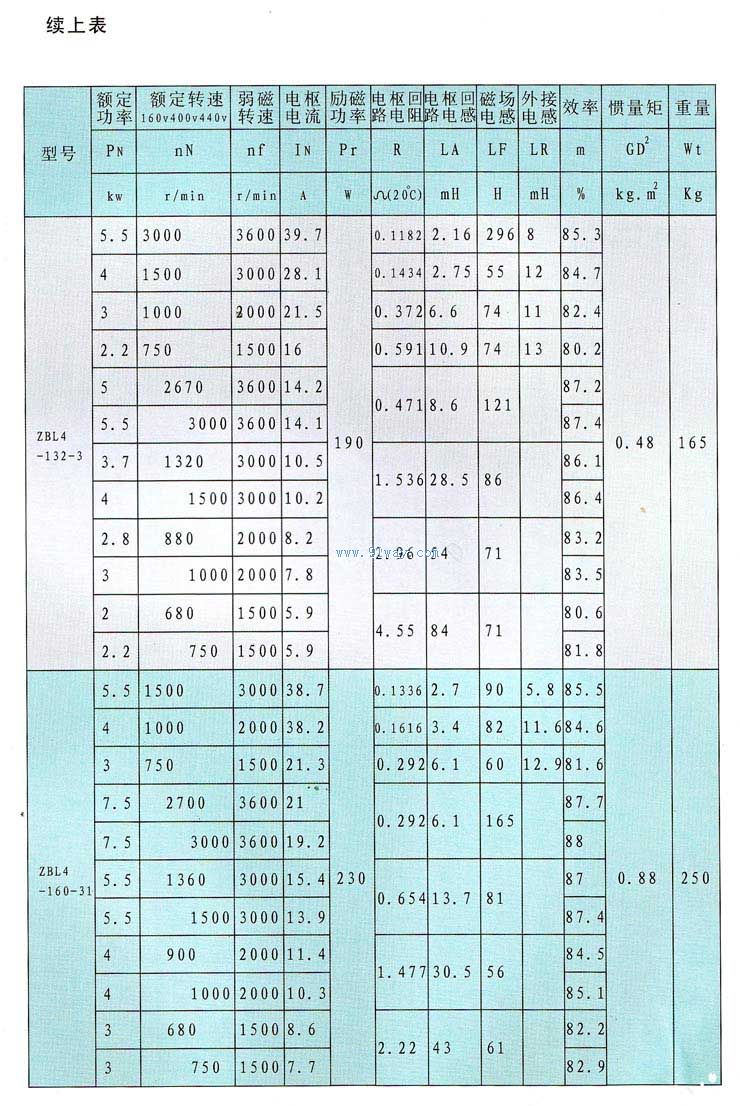

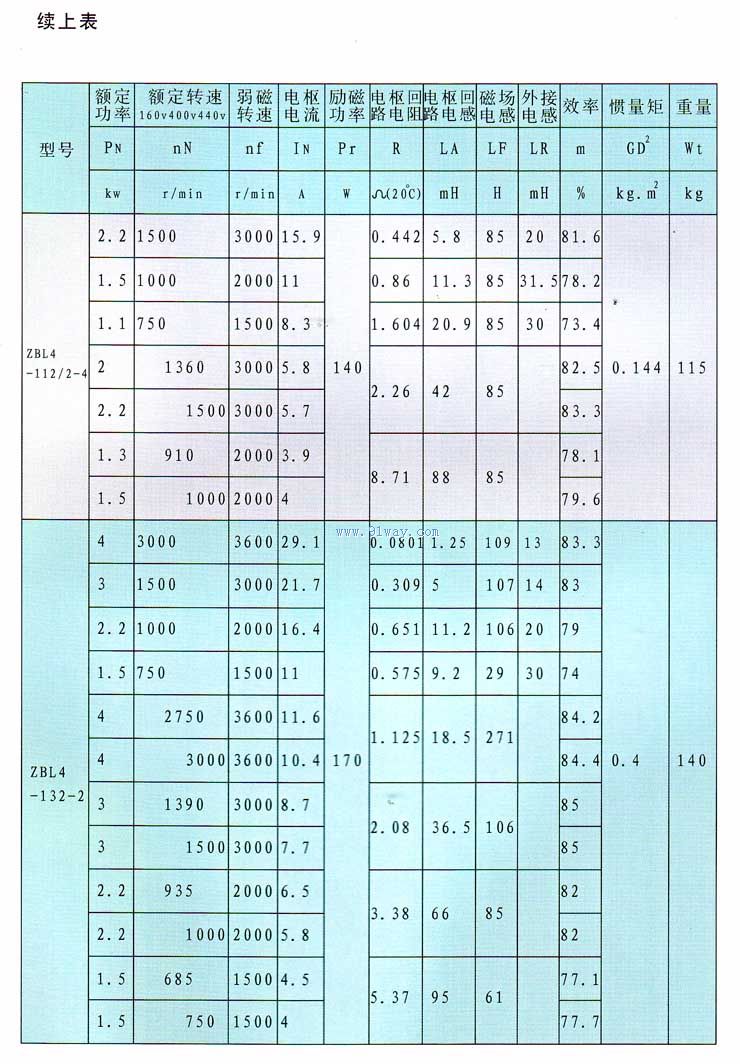

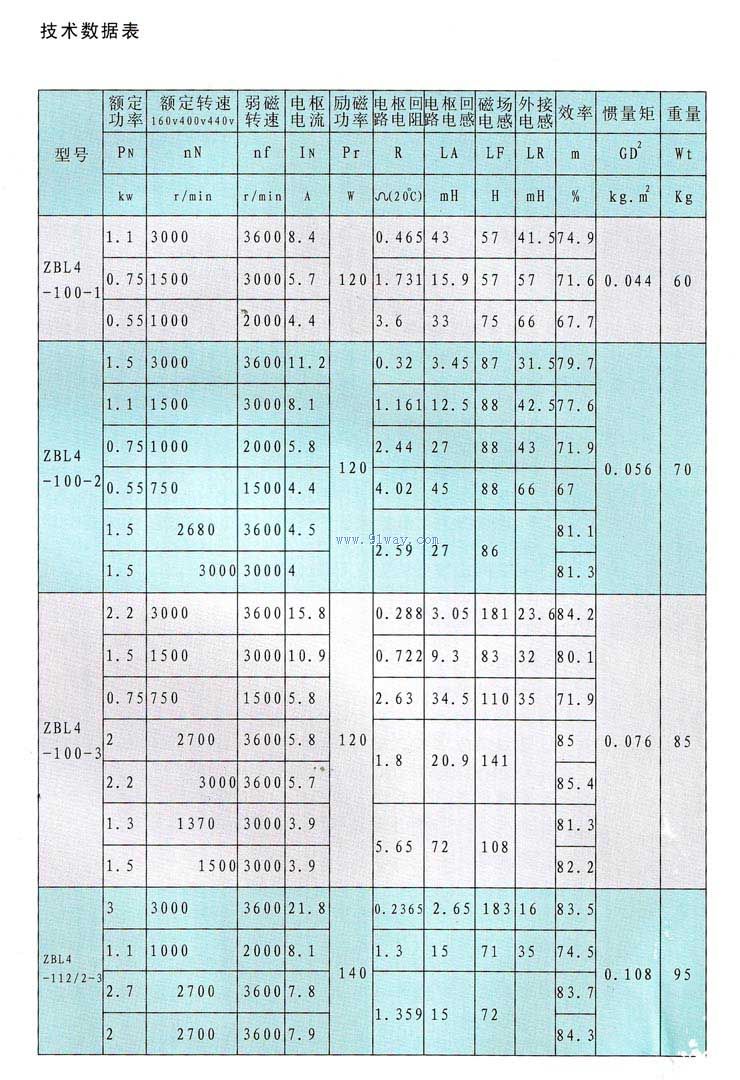

額定電壓為400伏或440伏的電動機，在三相全控橋式整流電源供電及不外接直流平波電抗器的條件下，可長期穩定的運行。額定電壓為160伏的電動機由單相橋式整流電源供電，此時是抑制脈動電流，電機回路中須接入直流平波電抗器，其電感值見技術數據表。

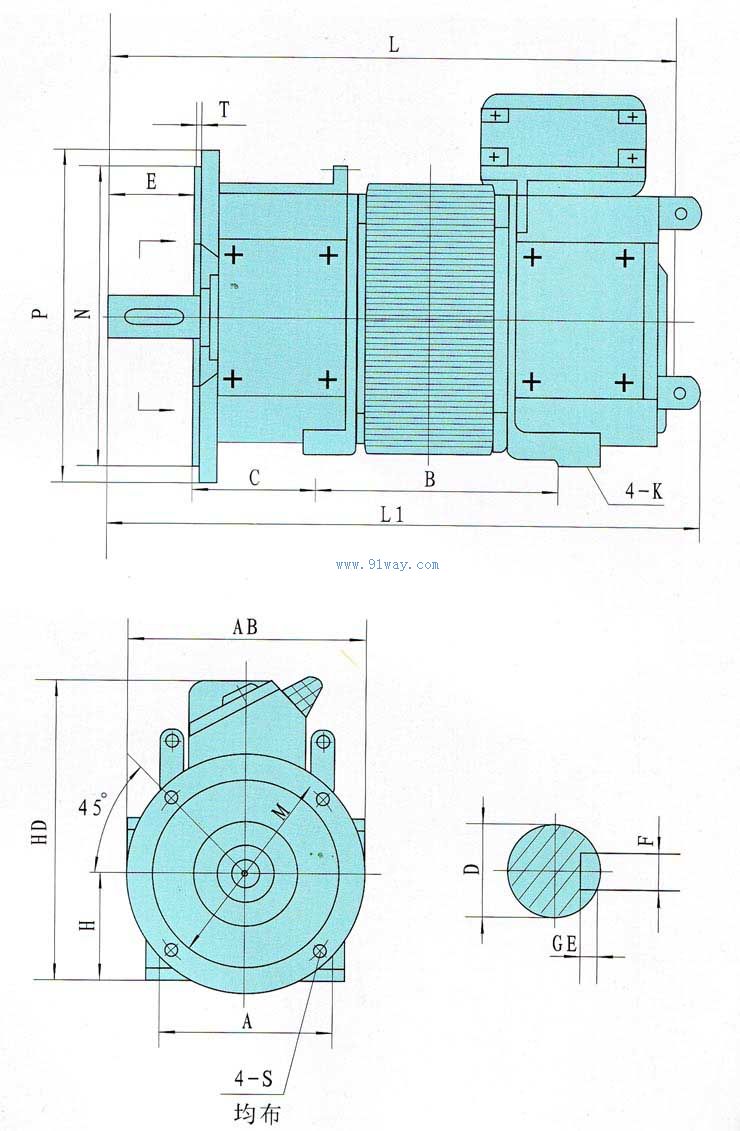

本系列電機的安裝尺寸除了兩底腳孔間軸向尺寸“B”之外，均符合國際標準IEC72

型號說明:
例：Z BL 4 - 1 80 - 2 1
Z:直流電機;BL:全封閉自冷式;4:第四次系列設計;180:電機中心高（毫米）;2:點數鐵心長度代號**;1:端蓋代號*.

電機性能:
1.技術數據表中的數據應按下列使用條件工作
a．海拔不超過1000米;
b．周圍空氣溫度不大于40攝氏度;
c．工作環境不應含有酸性，堿性或其他對絕緣有腐蝕作用的氣體;
d．電機為連續工作制（S1）;
e．電機的電樞回路和勵磁回路可由靜止整流電源供電，也適應由直流發電機供電;
f．本系列電機性能均符合國家標準GB755-87《旋轉電機基本技術要求》也參照國際電工委員會標準IEC34-1或德國國家標準DIN57530的要求考核.
2.電機標準額定電壓為160伏440伏，也可根據具體情況派生出220伏，400伏或其他電壓;
3.電機的額定轉速有3000，1500，750轉/分，共4檔。減少勵磁電壓為恒功率調速，調速范圍見技術數據表，降低電樞電壓為恒轉矩調速。在電樞電流連續的條件下，其最低轉速為20轉/分，此時仍能維持額定轉矩，轉速平穩;
4.標準勵磁電壓為180伏，其他勵磁電壓也可協商,為了確保勵磁系統絕緣的可靠性，在斷開勵磁回路時，須在勵磁繞組兩端并聯一個釋放電阻，以防止自感電勢，在標準勵磁電壓時其值約為七倍勵磁繞阻電阻（冷態），勵磁電壓高于標準值時，并聯釋放電阻值可小于七倍，反之大于七倍;
5.電機的出線盒內提供有接地標志接線柱;
6.技術數據表中的效率值為額定功率，額定電壓和轉速時的效率，它包括勵磁損耗.

結構簡介:
1．電機的防護等級為IP44;
2. 電機的冷卻方式為IC0041全封閉自冷式;
3. 電機的安裝方式符合國際GB997-81規定，有IMB3，IMB5，IMB35，IMV1，IMV15，IMV3IMV36等;
4. 電機的機殼外表面有散熱筋，出線盒在換向器側端蓋上方;
5. 電機非轉動側可配帶測速發電機，編碼器等附件.
五 訂貨說明:
1. 訂貨前，請先查閱產品目錄，明確所需產品的規格型號等數據，如所需規格與目錄中有所出入，或有特殊要求，請事先提出具體而明確的要求，與我廠有關部門協商，經同意后簽訂合同或試定協議。
2. 訂貨時請注明電機型號，功率，電壓，轉速，工作制，結構類型，勵磁方式，勵磁電壓，出軸數，出線盒位置，以及所需配裝的附件，備品名稱等
3. 如使用環境特殊，需要濕熱帶型，原型號后面請注明“TH”
