產品名稱：

180ST-M系列交流伺服電機

型號規格：

放大圖片

產品類別：

常規產品 -- 電機產品 -- 交流伺服電機

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13901609058

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

180ST-M系列交流伺服電機產品詳細說明：

180ST-M系列交流伺服電機技術數據(Servo Motor Specifications)：

規格/型號	180ST-M 10015	180ST-M 20015	180ST-M 30015	180ST-M 40015	180ST-M 10020	180ST-M 20020	180ST-M 30020	180ST-M 40020
額定功率Rated Power(kw)	1.5	3.0	4.5	6.0	2	4	5.5	7.5
額定轉矩Rated Torque(N.m)	10	20	30	40	10	20	26.3	35.8
最大轉矩Max Torque(N.m)	20	40	60	60	20	40	52.6	71.6
額定轉速 Rated speed(r/min)	1500	1500	1500	1500	2000	2000	2000	2000
最大轉速 Max speed(r/min)	2000	2000	2000	2000	2500	2500	2500	2500
額定電流Rated Current(A)	5.5	11	16.5	22	7.5	15	22	29
最大電流Max Current(A)	11	22	33	44	15	30	44	58
轉子轉動慣量Rotor Inertia（kg.cm2）	40	80	120	160	40	80	120	160
電機重量Motor Weight(kg)	12	18	24	30	12	18	24	30
速度/位置檢測器	增量型光電編碼器;2500p/rev.
結構	全封閉、自冷卻（防護等級IP65）
工作電壓AC	三相220V-15%-+10% 50/60Hz(300V)
工作方式	連續
絕緣等級	F
周圍溫度	0-40°C（不結冰），保存：-25-70°C（不結冰）
周圍濕度	80%RH以下（不凝水），保存：90%RH以下（不凝水）
環境條件	室內（不直接受陽光照曬），遠離腐蝕性氣體、可燃物等
高度	海拔5000m以下
振動	軸向：24.5m/S2 徑向：49 m /S2

*表中所列為代表性產品,可根據用戶要求訂作.

接線方式（Wiring Diagram）：
電機航插 Motor Line

航插芯編號	1	2	3	4
內容	GND	U	V	W

編碼器航插 Encoder Line

編號	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15
內容	接外殼	VCC	GND	A	B	Z	A’	B’	Z’	U	V	W	U’	V’	W’

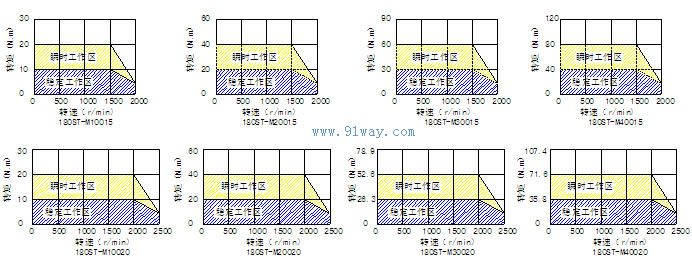

180ST-M系列交流伺服電機轉矩特性(Pull-out Torque-speed curve)：

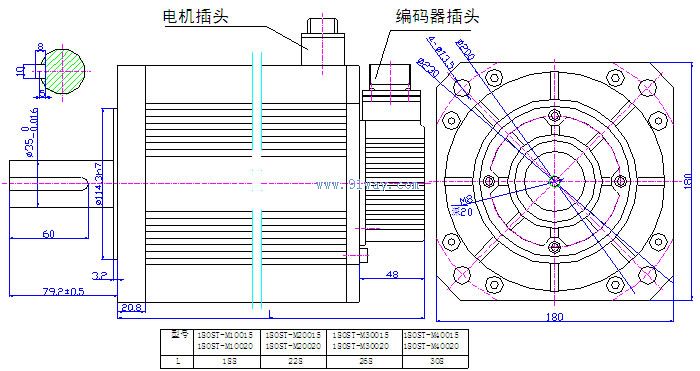

外形圖Figure：

制動電機使用說明：
1、制動器由一個三芯航插引出；
2、電機運轉前請把制動器的控制線接到24VDC電源上（電流要求2A）, 制動器的控制線不分正負。

伺服電機安裝注意事項：
1、在安裝/拆卸耦合部件到電機軸伸上時，不要用力敲打，防止電機另一端的編碼器損壞；
2、盡量使同心度做到最佳，延長電機壽命。

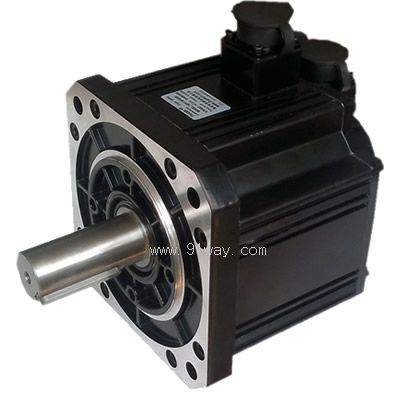

180ST-M系列交流伺服電機（示意圖）
