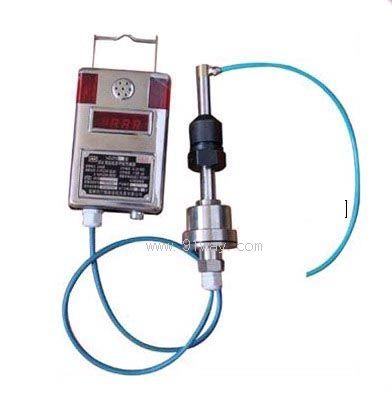

GJH100礦用紅外甲烷傳感器產品詳細說明：

GJH100礦用紅外甲烷傳感器以多功能超低功耗單片機MSP430為中央處理單元,由放大電路、數字顯示、聲光報警、信號輸出等單元電路組成，框圖如下：

傳感器電路采用單片機設計，能就地檢測顯示甲烷濃度值，同時輸出頻率信號(電流信號)，供遠程采集；能遙控調校零點和靈敏度，并具備故障自檢功能，給使用和維護帶來很大的方便。傳感器的電源電路采用開關電源，整機功耗低，有利于延長分站和傳感器之間的傳輸距離。

GJH100礦用紅外甲烷傳感器探頭的設計充分考慮了惡劣的環境條件采用過濾處理方式，能有效過濾管道中的水和其它雜質，保證測量的準確性

GJH100礦用紅外甲烷傳感器技術特征
1、環境條件
溫度：0℃～40℃；
相對濕度：≤98%RH ；
大氣壓力：80kPa～116kPa；
風速：0m/s～8m/s ；
含有瓦斯或煤塵爆炸危險的煤礦井下。
2、主要技術指標：
測量范圍： 0.0%CH4～100.0%CH4
基本測量誤差: 0.0%CH4～1.0%CH4 ≤±0.06%CH4
1.0%CH4～100%CH4 ≤真值的±3%
顯示方式：四位紅色數碼管顯示
第一位：功能顯示; 1-調零 2-調靈敏度 3-調報警點 4-調斷電點 5-調斷電恢復值 6-自檢
后三位：測量數值顯示;(％CH4)
信號輸出：200Hz～1000Hz（1.00mA-5.00mA）線性對應0%CH4～100%CH4 信號有效帶負載能力：0～500Ω
采樣方式：擴散式
響應速度：≤20S
元件壽命：5年
工作電壓：18V 電源波動范圍：9V.DC～24V.DC
本安參數： Ui：DC18V Ii：500mA；Ci：3.3uF Li：47uH。
防爆等級：ExibⅠ礦用本質安全型
最大傳輸距離：2km，傳感器到分站及電源箱的配接電纜為具有安標證并在有效期內，電纜分布參數：分布電容：≤0.06μF/km；分布電感：≤0.8mH/ km；直流電阻：≤12.8Ω/km)。
3、GJH100礦用紅外甲烷傳感器外型特征：
外殼材料：不銹鋼 外殼顏色：金屬光澤 外形尺寸：250×150×60(mm3)
重 量：1.67kg
