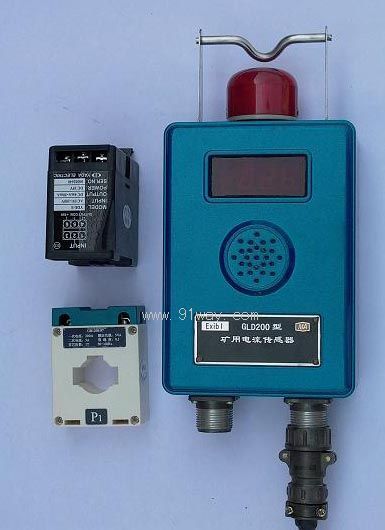

GLD200礦用電流傳感器產品詳細說明：

GLD200礦用電流傳感器是為了監控井下設備的工作電流變化而研制的專用儀表。該傳感器能自動將礦井設備電流轉變?yōu)闃?biāo)準電信號輸送給關聯設備，具有就地顯示電流值的功能。

GLD200礦用電流傳感器主要參數：
基本測量誤差：±0.2% FS
顯示方式：四位紅色數碼管顯示
信號輸出頻率：200 Hz~ 1000Hz
該輸出線性對應0 ~ 200A或0 ~ 800A
信號帶載能力：≥500Ω 采樣方式：感應式
元件檢測反映速度：≤ 30s 元件壽命：≥ 2年
工作電壓：9 V~ 24V DC 工作電流：≤70mA（18V DC）
防爆型式：Exib I

GLD200礦用電流傳感器的用方法
1、接線：輸出接線嚴格按照以下所標顏色接線。
a. 傳感器接線說明
紅色線—電源正極(航空插頭1號針)
黑色線—電源負極(航空插頭2號針)
黃色線—頻率信號（電流型）輸出(航空插頭3號針)
綠色線—斷電信號（電流型）輸出(航空插頭4號針)
b. 傳感頭的接法
a) 在開關柜接線腔中，將要檢測的導線穿過電流互感器；
b) 互感器根據檢測到流過檢測導線的電流大小輸出0～5A的電流信號，將該電流信號接到電流變送器上；
c) 電流變送器將0～5A的電流信號轉換成4～20mA的本安信號輸出，該本安信號接到傳感器的輸入航空插座上。
2、遙控器：按鍵功能如下：
“ 選擇鍵 ”：選擇調試功能。
“ 確認鍵 ”：確認選擇參數，選擇好參數后按此鍵，意味著當前調校功能的參數將存入存儲器，并完成調試工作。
“ △ ”：上升鍵—按1次上升鍵，調試數據加1；
“ ▽ ”：下降鍵—按1次下降鍵，調試數據減1；
△ 注意：一旦對儀器部分參數進行了調節，在斷電前，必須按動遙控器的選擇鍵，使功能提示顯示消失，否則，調節后的參數未存入存貯器，造成本次調節無效!!!
