1.概述

HY系列集成電路靜態電壓繼電器用于電機、變壓器和輸電線的過負荷短路保護裝置中作為啟動元件。本產品為集成電路靜態犁繼：電
器，精度高、功耗小、動作時間短、返回系數高、整定直觀方便、它克服了原來電磁型繼電器觸點易抖動、工作噪音大、動作值返回系數難調及運輸后動作值易變等缺點。產品分為三個系列：HY-10、HY-20、HY-30，可分別替代DJ-100、DY-20、DY-30、等電磁式繼電器。同時又解決了同類型JY-10、20、30，JY-1A、1B、1C、JY8-10、20、30’阼能不穩定，整定變差大等不可靠缺點。帶輔助電源增加了交直流兩用功能.

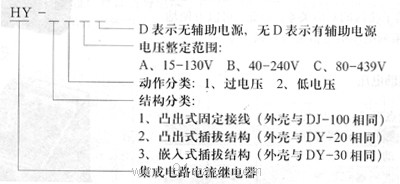

2.HY-10.20.30系列交直流靜態電壓繼電器型號



3.主要技術參數

輔助電源：交直流兩用220V、110V、48V。
觸點形式：一常開一常閉，特殊觸點形式可定做。
整定誤差：不大于±2％。
延時一致性：不大于整定值的2．5％。
返回系數：過電壓繼電器不小于0．9；欠電壓不大于1．2。
動作時間：過電壓繼電器1．2倍整定值動作不大于25ms；低電壓繼電器0．5倍整定值動作時間不大于30ms。
功率消耗：交流回路功耗小于2VA；直流回路功耗小于5W。
觸點容量：在電壓不超過250V,電流不超過5A，時間常數為5± 0．75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為 50W。輸出觸點在上述規定的負荷條件F，產品能可靠動作及返回5 x 104次。輸小觸點長期允許接通電流為5A。
介質強度：產品各導電端子連在一起，對外露的非帶電金屬部分或外殼之間，能承受2000V(有效值)50tlz交流電壓歷時1分鐘試驗而無緣緣擊穿或閃絡現象。

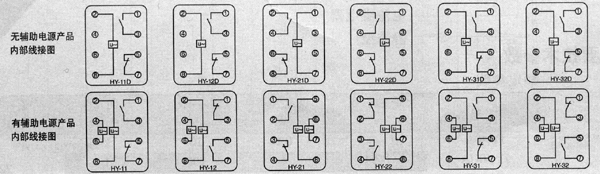

4.產品內部接線圖

HY-10.20.30系列交直流靜態電壓繼電器
