S-18Ⅱ型固體時間繼電器(以下簡稱繼電器)適用于各種交、直流自動化控制電路，作為時間控制元件，延時接通延時分?jǐn)嗷蜷g隔通斷被控電路。本繼電器由數字電路和小型大功率通用繼電器組成。具有精度高、穩定性好，輸出觸點容量大等特點。本繼電器采用盒式結構，在安裝方式上選擇了安裝軌兼安裝板式，具有耐振動能力強、結構美觀、安裝方便等優點。

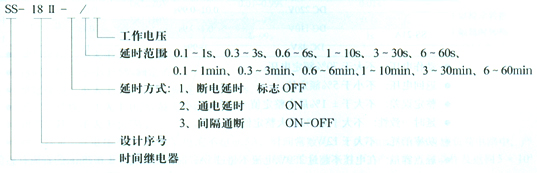

2.型號




3.主要技術參數
 電源電壓：交流24V、36V、48V、110V、220V、380V；直流12V、24V、48V、110V、220V。
 動作時間誤差：不大于1％。
 輸出觸點：兩組常開常閉轉換。
 觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。
 介質強度：產品各導電端子連在—起，對外露的非帶電金屬部分或外殼之間，能承受2000V(有效值)50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。

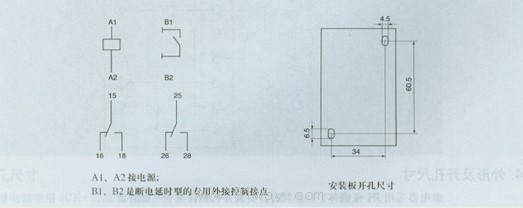

4.內部接線及開孔尺寸

SS-18II型固體時間繼電器
