SS-23型時間繼電器產品詳細說明：

1.應用范圍

　SS-23型時間繼電器(以下簡稱繼電器)作為輔助元件用于各種保護及自動控制電路中，使被控制的元件得到所需的延時。

2.SS-23型時間繼電器主要技術參數(shù)

型號	額定直流電壓	整定范圍	整定級差
SS-23	220V	0.1-9.9s	0.1s
	110V	1-99s	1s
	48V	10-999s	10s

觸點形式：1副瞬動轉換；2副延時動合觸點。
動作值：不大于70％額定值。
返回值：不小于5％額定值。
整定誤差：不大于±0.5％最大整定值。
延時一致性：不大于0.2％最大整定值。
功率消耗：不大于6.6W。
觸點容量：在電壓不超過250V，電流不超過5A，時間常數(shù)為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規(guī)定的負荷條件下，產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。
介質強度：產品各導電端子連在—起，對外露的非帶電金屬部分或外殼之間，能承受2000V(有效值)50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現(xiàn)象。

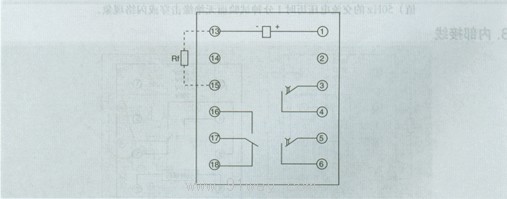

3.內部接線


　

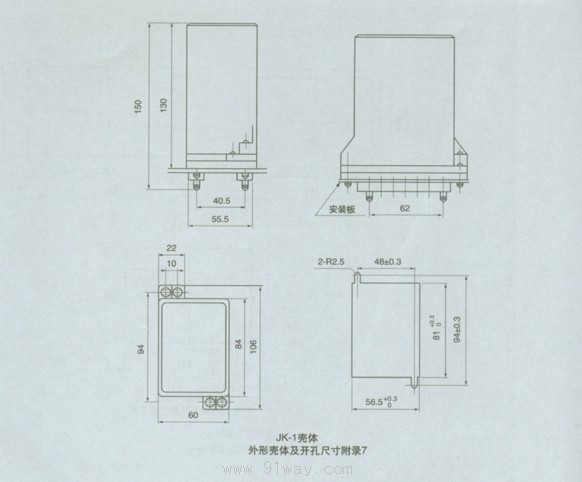

4.外形及開孔尺寸
