SS-22型時間繼電器產品詳細說明：

1.應用范圍

　SS-22型時間繼電器(以F簡稱繼電器)可用在交、直流操作的各種保護及自動控制電路中，特別是要求延時準確和需要功耗很低而整定范圍甚寬的場合。

2.主要技術參數
額定電壓：直流48V、110V、220V；交流48V、100V、110V、127V、220V、380V。
動作電壓：直流不大于70％額定電壓；交流不大于75％額定電壓。
返回電壓：不小于5％額定值。
整定誤差：不大于±1％最大整定值。
延時一致性：不大r0.2％最大整定值。
延時范圍：0.1-99.9s(級差0.1s)、l-999s(級差1s)、10-9990s(級差10s)、100—99900s(級差100s)
功率消耗：不大于5.5W。
觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。
　介質強度：產品各導電端子連在—起，對外露的非帶電金屬部分或外殼之間，能承受2000V(有效值)50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。

產品型號	額定電壓	規格	數量
SS-22	DC　220V	RXYC-20-8.2kΩ	1
	DC　110V	RXYC-20-3.6kΩ	1
	DC　48V	RXYC-20-1kΩ	1

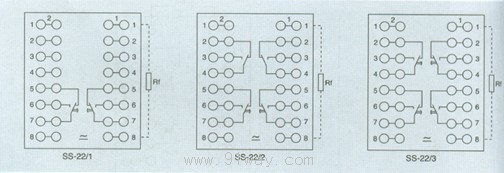

3.內部接線

　
4.外形及開孔尺寸

SS-22型時間繼電器
