 產品名稱： CSM1000LTC型霍爾電流傳感器
型號規格： CSM1000LTC型霍爾電流傳感器
  放大圖片 放大圖片
產品類別： 常規產品 -- 低壓電器 -- 電流傳感器
分欄標簽
 參考價格： 廠價直銷
產品品牌： 國產
產品產地： 上海
分欄標簽
 可供數量： 批量
供貨周期： 現貨(或電詢)
標簽
產品詢價 在線交流
13916500500
郵件 91way@163.com
更多分享
分欄標簽
 產品簡介：
（點擊小圖查看大圖）
CSM1000LTC型霍爾電流傳感器產品詳細說明：
CSM1000LTC型霍爾電流傳感器電參數


型號
CSM1000LTC

IPN
原邊額定輸入電流
1000
A
IP
原邊電流測量范圍(DC)
0～±2000
A
ISN
副邊額定輸出電流
200±0.25%
mA
KN
匝數比
1:5000

RM
測量電阻(TA=25℃)
VC=±15V  IP=±1000               0~30
Ω

VC=±15V  IP=±1200               0~20
Ω

VC=±24V  IP=±1000               0~75
Ω

VC=±24V  IP=±2000               0~15
Ω
VC
電源電壓
  ±15～±24(±5%)
V
IC
電流消耗
VC=±24V                       18+Is
mA
Vd
絕緣電壓
在原邊與副邊電路之間6kV有效值/50Hz/1分鐘

εL
線性度
<0.1
%FS
I0
零點失調電流
TA =25℃                      <±0.25
mA
IOT
失調電流溫漂
IP=0  TA =-25～+85℃           <±0.005
mA/℃
Tr
響應時間
90%IPN                                   <1
μs
di/dt
跟隨精度
>100
A/us
f
頻帶寬度(-1dB)
DC～100
kHz
TA
工作環境溫度
-25～+85
℃
TS
貯存環境溫度
-40～+100
℃
RS
副邊線圈內阻(TA=25℃)
37
Ω

標準
Q/320115QHKJ01-2010

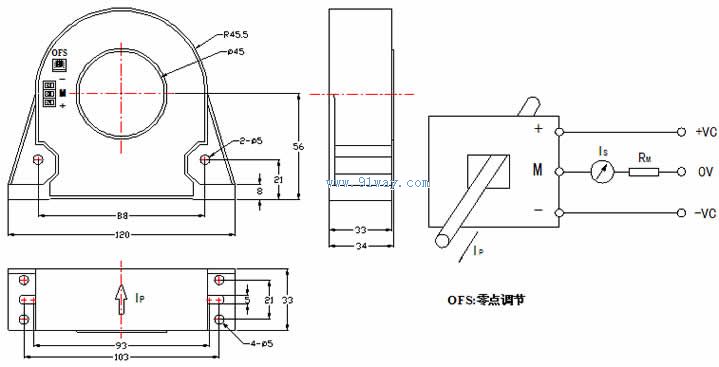

CSM1000LTC型霍爾電流傳感器安裝尺寸及接線圖

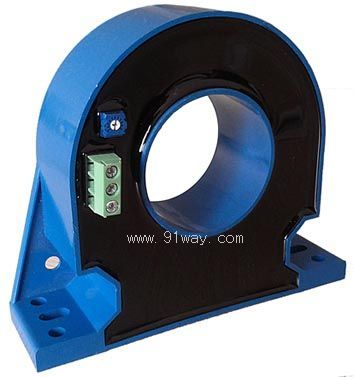

CSM1000LTC型霍爾電流傳感器

CSM1000LTC型霍爾電流傳感器
