1.應用范圍
　BS-30系列時間繼電器(以下簡稱繼電器)，用于電力系統繼電保護裝置及自動化裝置，作為延時控制元件，使被控制設備或電路按照預定的延時動作。

2.主要技術數據
額定電壓：DC 220V、110V、48V。
延時范圍：BS-31/3-10min；BS-32/5-20rain；BS-33/6-30min；BS-34/1.5-5mint延時一致性：不大于5％整定值。
功率消耗：不大于15W。
觸點容量：正電壓不超過250V,電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5 x 104次。輸出觸點長期允許接通電流為5A。
介質強度產品各導電端子連在一起，對外露的非帶電金屬部分或外殼之間，能承受2000V(有效值)50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。

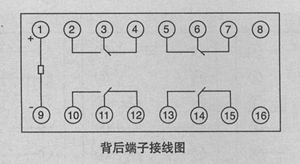

3.內部接線



4.BS-30系列時間繼電器外形及開孔尺寸

BS-30系列時間繼電器
