SSJ系列集成電路時間繼電器(以下簡稱繼電器)用于電力系統二次回路繼電保護及自動控制回路中，作為延時裝置，使被控元件得到所需延時。本產品為集成電路和靜態型繼電器，精度高、功耗小、整定直觀方便、范圍寬等優點。產品分三個系列：SSJ-10、SSJ-20、SSJ-30，其結構分別更換取代DS-100、DS-20、DS-30等電磁式繼電器。

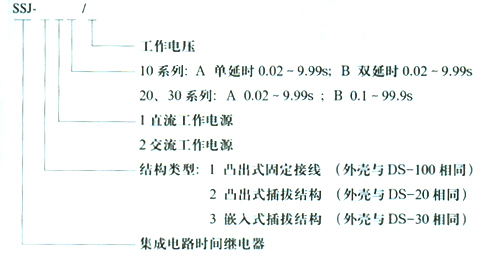

2、型號

　
3.主要技術參數據

額定電壓：直流220V、110V、48V；交流380V、220V、110V；
延時整定范圍：0.02-9.99s(級差0.01s)；0.1-99.9s(級差0.1s)；
延時整定值：不大于延時整定值的±0.1％+3ms。
動作延時的一致性：不大于延時整定值的0.1％+3ms。
動作值：動作電壓不大于70％額定電壓。
返回值：返回電壓不小于30％額定電壓。
功率消耗：不大于5W。
觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。
介質強度：產品各導電端子連在—起，對外露的非帶電金屬部分或外殼之間，能承受2000V(有效值)50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。

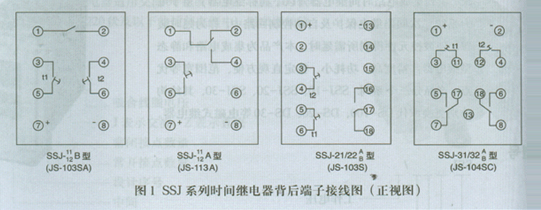

4.內部接線

5.SSJ10,SSJ20,SSJ30系列集成電路時間繼電器外形及開孔尺寸

　

SSJ10,SSJ20,SSJ30系列集成電路時間繼電器
