JHS-10系列高精度時間繼電器產品詳細說明：

一、概述：

JHS系列靜態交流斷電延時繼電器用于交流操作的繼電保護和自動化電路中，作為交流瞬時動作斷電后延時返回的時間元件。繼電器可取代DSJ-10系列電磁型時間繼電器，兩者接線形式完全相同，因此無需改變?nèi)魏谓泳�。該產品克服了DSJ10一直存在的延時誤差大，噪聲大，延時動觸頭活動等質量問題；本產品具有延時精度高，工作靈敏可靠及三種結構任一選購等特點。

二、結構及工作原理

JHS-1型繼電器，殼體結構采用阿繼凸出式固定結構，外形及安裝開孔尺寸詳見附圖。
JHS-2型繼電器，殼體結構采用阿繼凸出式插撥結構，外形及安裝開孔尺寸詳見附圖。
JHS-3型繼電器，殼體結構采用許繼嵌入式插拔結構，外形及安裝開孔尺寸詳見附圖。
繼電器有晶體振蕩器、分頻器，整定開關、驅動電路和電源回路等組成。當繼電器施加額定點電壓時，繼電器內部瞬動繼電器和兩個延時繼電器瞬時動作，觸點切換，并使電源回路與計時回路處于失電狀態，以提高繼電器抗干擾性能。當輸入電壓大大降低或完全消失時，瞬動繼電器瞬時返回(兩個延時執行繼電器仍處于動作狀態)，觸點也瞬時返回，使儲能電源接通計時回路，晶體振蕩產生時鐘脈沖，經分頻后得到10ms計時脈沖,計數器對計時脈沖計數，當所計脈沖數與整定開關值符合時，驅動執行繼電器返回，完成斷電后延時返回的功能。
三、使用方法：
　上部三位數字開關整定執行繼電器K1的延時返回時間t1，下部三位數字開關整定執行繼電器K2的延時返回時間t2，開關的三位數字乘以0.01S即為時間整定值。例如三數字置數為580，則時間整定值＝580×0.01S=5.8S。t1和t2的整定數值可以相等，也可以不相等。
四、主要技術參數

4.1額定電壓：交流380，220、110、100V。
4.2額定頻率：50HZ或60HZ。
4.3保證繼電器觸點可靠通電動作所需電壓不大于80%額定電壓。
4.4保證繼電器可靠斷電返回的電壓不小于10%額定電壓。
4.5在額定電壓下繼電器斷電延時返回的延時誤差，在整定范圍內不超過0.1%整定值÷10ms
4.6在額定電壓下繼電器斷電延時的變差不超過0.1%額定值÷10ms。變差是指繼電器在同一時間整定點上測量五次，實測時間的最大值與最小值之差。
4.7二付延時返回的觸點可各自獨立整定，時間整定范圍均為0.02-9.99s，而延時整定值可以不同或相同。
4.8在額定電壓下繼電器消耗的功率不大于4VA。
4.9繼電器允許長期承受110%額定電壓。
4.10繼電器在電壓不大于250V、電流不大于1A(時間常數T＝5±0.75ms直流有痞電路中)，觸點斷開容量為30W,在電壓不大于250V，電流不大于1A，功率因素COS0：0．4+0．1的交流電路中，觸點
斷開容量為150VA。
4.1l繼電器各電路與外露的非帶電金屬部分之間應能乘受有效值2kV，輸入電路和觸點之間應能承受lkV，50HZ交流電壓，歷時lmin實驗，應無絕緣擊穿或閃絡現象。
4.12繼電器能在-10 0C-40 0C溫度范圍內可靠工作。
4.13繼電器機械壽命105次，電壽命104次。

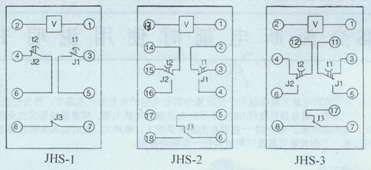

五、繼電器背后接線圖：

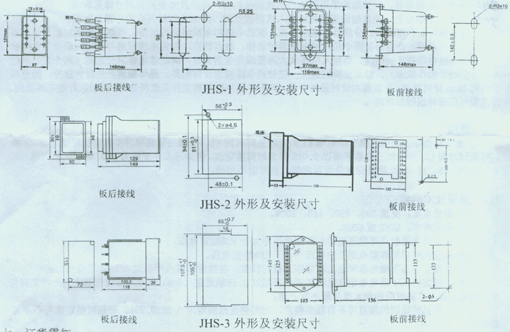

六、繼電器外形及安裝開孔尺寸：



七、訂貨須知：
7.1繼電器型號、名稱；
7.2額定電壓；
7.3產品板前或板后接線；
7.4如不注明出廠按板后供貨；
7.5定貨數量。
