ZJ3-E系列快速中間繼電器產品詳細說明：

1.ZJ3-E系列快速中間繼電器應用范圍

ZJ3-E系列快速中間繼電器(以下簡稱繼電器)用于電力系統二次回路繼電保護和自動控制線路中,用來增加保護和控制回路的觸點數量和觸點容量。
2.主要技術數據
額定工作電壓：220V、110V、48V、24V。
額定工作電流：0.25A、0.5A、lA、2A、4A。
額定保持電流：0.25A、0.5A、IA、2A、4A。
接點形式：8動合；4動合4動斷；6動合2動斷。
動作值：電壓型繼電器的動作電壓為50-70％的額定電壓值；電流型繼電器的動作電流不大于80％額定電流。
保持值：保持電流保持時不大于80％額定保持值；電壓保持繞組的繼電器，保持電壓不大于70％額定保持值。
返回值：不小于額定值的5％。
動作時間：不大于7ms。
功率消耗：不大于8W。
觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。
介質強度：產品各導電端子連在—起，對外露的非帶電金屬部分或外殼之間，能承受2000V(有效值)50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。

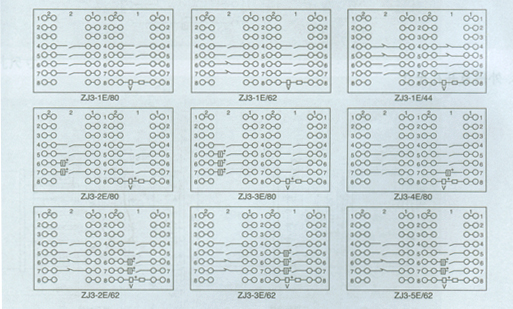

3.內部接線圖

4.外形及開孔尺寸



ZJ3-E系列快速中間繼電器
