HZB-100,HZS-100型系列靜態中間繼電器產品詳細說明：

1.應用范圍

HZB-100、HZS-100型系列靜態中間繼電器作為輔助繼電器，用于各種保護線路中，以增加 保護繼電器的觸點數量或觸點容量。HZB-100、HZS-100是采用數字電路和優質小型繼電器組合而成，防潮、不斷線、精度高、靈敏可靠、功耗小、溫升低、有電源燈亮、動作后燈光指示、可任意安裝等特點。克服了電磁型繼電器易斷線、觸點動作不同時等缺點。HZB-100分別替代DZB-100、JZB-100等同類產品。HZS-100分別替代DZS-100、JZB-100等產品。

2.主要技術數據

HZB-100系列中間繼電器技術數據見表1。

型號	額定值		動作值不大于	返回值不小于	保持值不大于	動作時間(S)	返回時間不大于(S)	功率消耗不大于(W)		接點數量
	電壓(V)Ue	電流(A)Ae						電壓線圈	電流線圈	常開	常閉
HZB-127	24,48,110,220	0.5,1,2,4,8	≤75%Un	≥2%In	≤80%In	0.05		4	斷開電源立即返回	4	0
HZB-115			≤80%In		≤75%Un					2	2
HZB-138			75%Un		≤80%In					3	1

接點斷開容量：在電壓不大于200伏，電流不大于1安的直流感性負荷電路(時間常數為5×103秒)中為50瓦；在交流電路中為250伏安。接點長期允許通過電流不大于5安。

HZS-100系列延時中間繼電器額定值見表2。

型號	額定值(V)	額定電流值(V)	保持繞組數量	延時方式	動作值	反值
HZS-115	24 48 110 220			動作時間≥0.06s	30%~70%Un	≥30%Un
HZS-117
HZS-145				返回時間≥0.8s
HZS-127		1.2,4	2	動作時間≥0.06s
HZS-136			2

功率消耗：在額定電壓下不大于5瓦。
接點容量：在電壓不大于220伏，電流不大于1安的直流感性負荷電路(時間常數為5×103秒)中， 斷開容量為50W；在交流電路中為250伏安。接點長期允許通過電流不大于5安。
HZB-100系列中間繼電器技術數據見表1。 注：其中HZB-138有一個阻尼兼保持。HZB-115為電流工作電壓保持。
HZS-100系列延時中間繼電器額定值見表2。 注：用戶訂貨時應說明返回時間或動作時間，如無說明本廠將同電磁系列產品數據代貨。
3.內部接線圖
　　

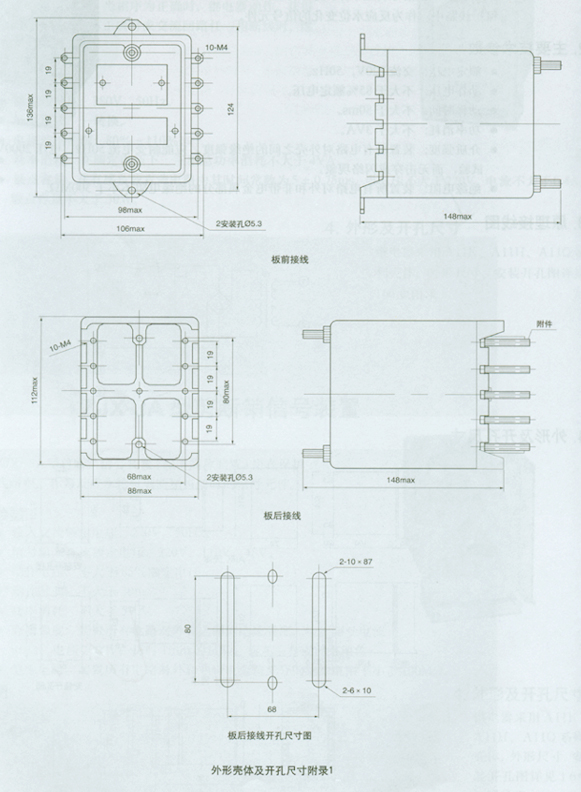

4.外形及開孔尺寸
