1.概述
HZ-15.16.17系列靜態中間繼電器作為輔助繼電器，用于各種保護線路中，以增加主保護繼電器的觸點數量或接點容量。
本產品為集成電路靜態型繼電器具有高精度、功耗小、動作時間短、返回系數高、整定直觀方便，克服了老電磁型導線
細、匝數多、容易斷線及運輸后動作值易變差等缺點。HZY-15、16、17分別替換DZ-15、DZ-15、DZ-17中間繼電器。

2.主要性能
HZY表示直流電壓操作，HZJ表示交流電壓操作。
本系列靜態中間繼電器采用可靠集成電路，觸點選用多個電壓較低高性能密封繼電器。
防潮、防塵、不斷線，可靠性高，動作和返回時間快。
繼電器動作后有燈光指示，有電源指示。觸點容量大，觸點接觸電阻小。絕緣耐壓高。

3.技術條件
　 環境基礎條件：環境溫度：20 ± 2C，相對濕度：45％-75％，大氣壓力：80-106Kpa
正常使用條件：環境溫度：20±2C，相對濕度：不大于90％，大氣壓力：80-110Kpa
繼電器額定值：額定電壓：6V，12V，24V，48V，110V，220V，AC、DC。
觸點容量：接通220V，10A；斷開220V，z=5ms，50W負載。
保持值：0.7～1.2倍額定電壓，動作時間和返回時間大不于10ms。
功耗：在額定電壓下不大于6W。
絕緣電阻：用1000V搖表測量各引出端子對外殼鎖緊螺釘之間絕緣電阻不大于10Mr2。
絕緣耐壓：各引出端子，對外殼鎖緊螺釘能承受工頻2000V，同組觸點之間能承受工頻1000V，歷時一分鐘，無擊穿。
電壽命：DC220V，切斷電流T=5ms,50W，104次以上。
機械壽命：觸點無負荷300萬次以上。

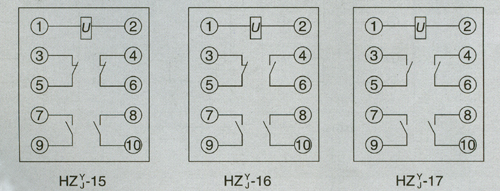

4.產品內部接線圖

HZ-15.16.17系列靜態中間繼電器
