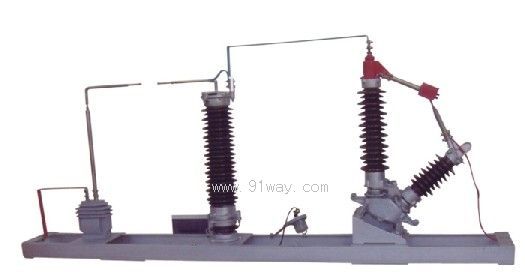

BC-BJB變壓器中性點間隙保護裝置產品詳細說明：

BC-BJB變壓器中性點間隙保護裝置專用于110KV、220KV和330KV電力變壓器中性點，以實現變壓器中性點接地運行或不接地運行兩種不同的運行方式。

技術參數
BC-BJB型中性點接地保護裝置的技術數據如下表：

產品型號	變壓器額 定電壓 Kv	變壓器中性點耐受電壓		隔離開關		氧化鋅避雷器				放電間隙	電流互感器
		雷電全波和截波耐受電壓 kV (峰值)	1min工頻 kV (有效值)	額定電流 A	操動 機構	額定 電壓 kV (有效值)	持續運 行電壓 kV (有效值)	持續運 行電壓 kV (有效值)	8/20μs雷電 沖擊電流殘 壓kV （峰值)	工頻放電 電壓 kV ±10% (有效值)	型式	變比
BC-BJB-110	110	250	95	400	CS8-5(手 動)或 CJ6 (電動)	72	58	103	186	83	環氧樹脂 澆注全封 閉支柱式 10kV	100/5 200/5 300/5 400/5 500/5 600/5
BC-BJB-220	220	400	200	400		58	116	205	320	166

使用條件
1.適用于戶內、戶外。
2.環境溫度：不低于－40℃，不高于60℃；相對濕度：不大于95%（25℃）。
3.海拔高度不超過3000m，超出3000m可根據實際情況特制。
4.地震烈度7度及以下地區；最大風速不超過35m/s。
5.電網頻率：58～62Hz（60Hz系統）、48～52Hz（50Hz系統）。
6. 安裝場所的空氣中不應含化學腐蝕氣體和蒸氣，無爆炸性塵埃。

安裝要求
1.設備可利用底座的4個安裝孔進行吊裝，不得把吊繩捆綁在瓷柱上，防止損壞設備。
2.固定操作機構的槽鋼支架和由操作機構到隔離開關導電桿轉軸的鋼管，不在本裝置的供貨范圍內。均由安裝單位現場制作，長度、尺寸現場確定。
3.設備應可靠接地。
4.產品的外形及尺寸以實際供貨為準。
5.隔離開關的安裝可參照附件GW8或GW13系列中性點隔離開關的安裝說明進行。

使用須知
1.變壓器中性點電流互感器一般裝設在變壓器出線套管上，不包括在本裝置內。本裝置接線圖如圖所示。
2.訂貨時應告知變壓器額定電壓，電流互感器變比，隔離開關額定電流、操作機構形式，氧化鋅避雷器額定電壓等參數。當未具體指定時，將按本說明書技術數據標準配置交貨。
3.電流互感器二次側0.5/10P兩個次級。供測量保護使用。不用時應將其短路。
4.連接到變壓器中性點的導線截面和型式由用戶根據實際電流確定。
