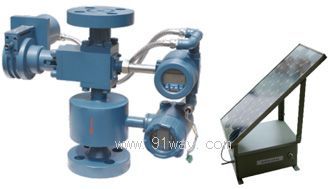

GLZ型高壓流量自控制儀是國內外首創的機電一體化的高科技產品，是國家和上海市的重點新產品，該產品把流量計、調節閥、控制器、智能無線通訊接口有機地集于一體。具有結構緊湊、操作簡便、顯示直觀，控制精度高、耐腐蝕、耐高溫、防結垢、手動控制流量及自動控制流量、有可動部件型、無可動部件型和無剪切型等特點。特別適用于油田的高壓注水、注聚工程使用。它的問世解決了多年來油田在高壓注水和高壓注聚中無法實現的平穩注水、定量注水及準確注水的難題節省了大量的人力物力，為油田減小輸差、提高產量提供了技術保障。最大限度的減小了油田注水對地層結構的破壞，該產品同時具備太陽能綠色能源供電技術，無需外接電源即可輕松實現：計量、控制、遠程輸出與遠程控制等各項功能，為全人類的環保事業做出了積極的貢獻。
無線通訊接口易于實現對現場的遠程監控。先進電子技術的應用使整個控制器具有較高的穩定性和抗干擾能力。

工作原理
GLZ型高壓流量自控儀的工作原理：由控制器采集流量計的各種信號，與預先設定的量值進行分析和比較。如果從流量計采集的各種信號，偏離預先設定的量值，控制器將發出正確的調整指令給執行機構，由執行機構調整閥門的開啟度，使得GLZ型高壓流量自控儀達到預先設定的量值，實現閉環的自動調節流量控制。GLZ型高壓流量自控儀，從結構分為“流量測量”，“流量調節機構”，“控制器”(流量控制及數據通訊)三部分。

流量測量原理
　　流量測量原理分為：有可動部件測量、無可動部件測量及無剪切型測量三種。
a）有可動部件
　　當被測介質流過時，流量計產生脈沖信號，經過電路處理，傳送給控制器。流量計可以測量各種導電介質及高溫低粘度油品，對油田的高壓注水具有很強的適應性。流量計的計量元件，采用特殊的結構經過特殊處理的葉輪、軸和軸承。特點：精度高壽命長、小流量適應能力強、抗震能力強、可靠性性高。
b）無可動部件
　　利用電磁感應與卡門渦銜原理相結合而研制的一種全新的流量測量技術，當導電液體流經漩渦發生體后，在磁場中形成規則交錯排列的漩渦，利用壓電原理或切割偏置磁場磁力線，產生與漩渦頻率相同的電信號。經探頭檢測后，經過信號處理,濾除干擾后，轉換成流量信號傳送給控制器。特點：精度高且穩定性好、壽命長、沒有堵卡現象。結構上它采用我公司獨創的專利技術插入快卸式芯體式結構，很方便從表殼內取出輕松實現互換，給流量計的周期性檢定工作帶來了極大方便。
c) 無剪切型
　　將無襯里電磁流量計和無剪切型高壓錐型閥有機地結合在一起，形成全新的一體型的高壓流量自控儀，較徹底地解決了油田注聚工藝中的無剪切計量和控制。無襯里的電磁流量計更能保證耐高壓的可靠性、無可動部件、無剪切、高精度、適應性強。無剪切高壓流量自控儀是我公司首創并獲得發明專利的新型產品。
執行機構
　　當執行機構接到控制器的指令，根據指令調節閥門的開啟度，達到自動調整高壓注水/注聚流量的目的。執行機構由：減速裝置、執行裝置、電機驅動裝置和高壓閥門等組成。
　　執行機構具有：閥位位置指示、電子限位、機械限位、電子位置顯示計手動調節等功能。手動調節閥門時，由于減速裝置和閥門壓力自平衡系統的作用手輪很輕，易于準確調節.省時省力。
　　閥門類型有：環型調節閥、錐型調節閥（不適用于太大差壓工況條件）和無剪切調節閥。
控制器
　　控制器內部電池供電進行流量顯示和控制，先進的電子技術，使整個控制器具有較高穩定性和抗干擾能力。在使用過程中，用戶通過設定鍵設定流量值，控制器把實際流量值和設定值進行比較，若不符合設定要求時，控制器就會發出指令，驅動電機正旋或反旋調節閥門，使瞬時流量值接近或等于設定值。
　　此外自控儀也具有流量的配比功能，在配比過程中，通過采集其它流量計的流量信號，乘以比例值（使用中要考慮自控儀的流量范圍）來控制閥門的開啟和關閉，實現比例計量調節（可選）。
功能擴展
壓力防止倒流型使用
　　壓力控制型高壓流量自控儀具有進出口壓力檢測功能，當儀表前端壓力低于儀表后端壓力時，能夠自動關閉閥門，防止介質倒流。顯示采用大屏幕液晶，能夠顯示瞬時流量、累積流量、進口壓力和出口壓力等工作狀態，當壓力恢復到儀表前端壓力高于儀表后端壓力，閥門自動打開，按設定流量進行控制。
增加的部件配置
RS485通訊協議：YN2005RS
a）RS485通訊規定了相應的電氣標準，用A端B端兩信號的差分信號來定義邏輯電平。采用半雙工的數據接收與發送。通訊采用YN2005RS和MODBUS RTU協議：
　　格式：數據位-8位，停止位：1位，校驗位：無
　　數據類型：BCD碼
　　發送時序：先低后高
　　數據格式-計算機接收（從機端-儀表端）
b）MODBUS RTU協議
　　對于RS485通訊類型的產品：有關MODBUS RTU協議，發貨時夾在產品信息包內。
無線通訊
　　無線數據傳送,它主要應用在中短距離的數據雙向傳送，它不需要網絡的支持，沒有網絡通訊費用，適合幾十公里數據的采集與控制。
GPRS通訊
GPRS/CDMA是移動通訊提供的一種有償服務，是一種報文分組無線傳輸業務,通過這種方式實現遠程數據的下載與上傳。適合超遠距離數據采集、控制。 注：以上三種方式均可有償提供系統配置。
自備綠色能源供電（太陽能）

對現場不具備AC2200電源的場合，通過自備電源供電，利用太陽能提供能量.這種供電系統包括充電控制和放電控制。流量調節采用低功耗的驅動技術，確保自備電源能夠提供5天的控制所需的能量，在光照不足的情況下也能保證正常的調節。

介質溫度：(0～+120)℃；
工作壓力：16、25、32、42（MPa）；
允許壓差：≤10MPa；
防爆等級：ExdⅡBT4；
電源：AC220V±10%/50Hz 、AC24V±5%、DC24V±10%；
無線通訊頻帶：2.4GHz、通訊距離≤1km（可選）；
輸入螺紋：G1/2；
環境條件：
　　環境溫度：(-20～+50)℃（常規型），低溫型：(-45～+60)℃；
　　相對濕度：≤85%（+25℃）；
　　大氣壓力：(86～106)kPa。
