YB2EJ系列電磁制動隔爆型三相異步電動機產品詳細說明：

YB2EJ系列電磁制動隔爆型三相異步電動機

一、概 述
快速脫纜裝置（Quick Release Mooring Hooks）自1904年首次在碼頭使用以來，因其有安全、可*、省力、快捷等優點，已被歐美等國家的碼頭廣泛使用。隨著我國現代化碼頭的建設和改造，快速脫纜裝置取代老式的系纜樁，已經成為發展趨勢。

為了給快速脫纜裝置提供一個安全、可*又使用方便的動力，江蘇大中電機股份有限公司與連云港倍力特科技發展有限公司聯合研制了YB2EJ系列電磁制動隔爆型三相異步電動機，同時提供非隔爆型Y2EJ系列電磁制動三相異步電動機。

快速脫纜裝置用電磁制動電機（隔爆及非隔爆）皆采用交流制動器，電動機和制動器皆采用S2工件制連續工作時間為60分鐘。由于無整流裝置及冷卻風扇，所以具有結構緊湊，防護等級、隔爆等級高，使用、維護方便之特點。

YB2EJ系列電磁制動隔爆型三相異步電動機（機座H132~H160）分別為4P-5.5KW, 4P-7.5KW，4P-11KW，符合GB3836.1-200《爆炸性氣體環境用電氣設備第一部分：通用要求》，GB3836.1-200《爆炸性氣體環境用電氣設備第二部分：隔爆型“d”》的要求，防爆標志為dxdⅡBT4。

二、產品型號及名稱

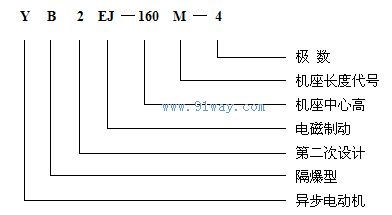

隔爆型電動機型號意義：

三、使用范圍及使用條件
1、YB2EJ系列電磁制動隔爆型三相異步電動機適用常見可燃性氣體、蒸氣級別、溫度級別舉例見表1。

級別	組 別
	T1	T2	T3	T4
ⅡA	甲烷、乙烷、丙烷、苯乙烷、甲苯、二甲苯、一氧化碳、醋酸	丁烷、丙烷、乙苯、 甲醇、乙醇、丙醇、丁醇	戍烷、乙烷、庚烷、辛烷、癸烷、環已烷、煤油、柴油、汽油
ⅡB	丙炔、環丙烷、焦?fàn)t煤氣	乙烯1.3-丁二烯環氧乙烷、乙烷、1.2-環氧丙烷	二甲醚、丙烯醛、甲氫糠醇、四氫呋喃、硫化氫	乙基甲醚、二乙醚、四氟乙烯

2、使用條件
2.1 環境空氣溫度隨季節而變化，但不超過40℃，環境空氣最低溫度為-15℃。
2.2 海拔不超過1000m。環境空氣最大相對濕度不超過95%，同時該月月平均最低溫度不高于25℃。
2.3 額定電壓為380V。
2.4 電動機的定額是以短時工作制（S2、60min）為基準的定額。
2.5 電動機采用F級絕緣，定子繞組的溫升（電阻法）按85K考核。

四、電動機的主要規格及安裝結構形式
1、本系列電動機的主要規格見表2。

機座號	同步轉速r/min	額定功率KW
90L	1500	1.5
100L1	1500	2.2
100L2	1500	3.0
112M	1500	4.0
132S	1500	5.5
132M	1500	7.5
160M	1500	11

2、本系列電動機的結構及安裝型式見表3。

機座號	結構及安裝代號（M）
90~160	B3、B5、B6、B7、B8、V1、V3、V5、V6

五、主要結構簡述
1、系列電動機的接盒位于電動機頂部，也可在電動機左側或右側出線，適用于橡套電線（或塑料電纜）結構，本系列電機有6個接線端子，內設一個接地端子，并按其規格分別制成一個出線口。

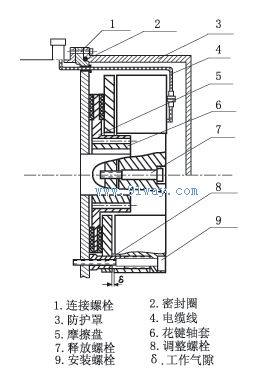

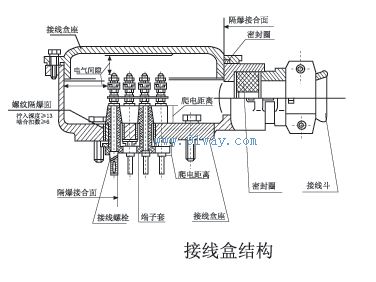

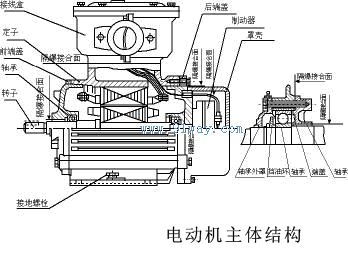

2、本系列電動機主體結構見圖1，接線盒結構見圖2，制動器結構見圖5。
3、本系列電動機為△接法。（出廠時內部已接好）
4、本系列電動機與制動器配套數據見表4。

YB2EJ　電動機數據		交流制動器數據
機座號	額定功率 （KW）	額定電壓 （V）	額定制動力矩M（N·m）	最大允許工作氣隙δ（mm）	空載制動時間 （ms）
90	1.5	380	15	1.0	50
100	2.2-3.0	380	30	1.0	50
112	4	380	40	1.0	50
132	5.5~7.5	380	80	1.2	50
160	11~18.5	380	150	1.2	50

六、防爆要點
1、本系列電動機為隔爆型電動機，要求電動機內部的爆炸性混合物爆炸時，隔爆外殼不應損壞或產生影響隔爆性能的變形；內部爆炸火焰不允許通過外殼的隔爆接合面引起外部爆炸性混合物的爆炸，為此：
A、組成隔爆外殼的零件如機座、端蓋、軸承內蓋、接線盒蓋、接線盒座罩殼等，精加工后須經1.0Mpa，歷時10~12S水壓試驗合格。
B、隔爆接合面的長度、間隙、表面粗糙度、接線盒內部裸露導體之間、裸露導體與金屬外殼之間的電氣間隙及爬電距離見圖1、2。
C、連接隔爆外殼的螺栓均裝有彈簧墊圈，防止自行松脫。
D、機座、端蓋、軸承內蓋、接線盒蓋、接線盒蓋、罩殼、接線螺栓、端子套（或接線板）、軸、密封圈是隔爆零部件。
2、在額定工作狀態下，電動機外殼表面溫度不得超過表5規定，進線口處的溫度不得高于所用電纜的允許溫度（70℃），以保證電纜運行可*。

表5：

爆炸性混合物級別	T1	T2	T3	T4
電機表面最高允許溫度0℃	440	290	195	130

七、安裝與使用
1、安裝前的準備
1.1 電動機開箱應檢查包裝箱是否完整無損。
1.2 電動機開箱后應小心清除電動機的塵土和防銹涂封。
1.3 電動機安裝前應進行下列各項檢查，如不符合要求，則不準投入使用。
A、有防爆標志和防爆合格編號，并與電動機的使用場合要求一致。
B、隔爆外殼各零部件聯接正確，堅固可*。
C、所有隔爆零件應無裂紋和影響隔爆性能的缺陷（未拆過的新電機可不檢查）。
D、軸承潤滑脂、注排油裝置暢通。
E、定子繞組與機殼間絕緣電阻：額定電壓380V時不低于0.38MΩ。
2、電動機軸伸與聯軸器的聯接，應注意配合精度恰當，否則會引起軸承噪聲及振動。
3、電動機與電源電纜的連接
3.1 電源引入電纜的外徑要與密封圈的孔徑相符，密封圈材質為橡膠XH-21，規格及尺寸見圖3（可根據引入電纜外徑大小剝?nèi)ッ芊馊ν�心圓）。配合直徑差不大于1mm。當壓緊接線斗后，應保證密封圈與電纜之間及密封圈與接線盒座之間無間隙，否則將失去隔爆性能。
3.2 引入的電纜芯線要接在兩弓形墊圈之間，注意芯線的飛刺不要突出，引入電纜還須用接線壓板和弓形墊圈壓緊固定，防止竄動。
3.3 接線盒內有六個端子，U1、V1、W1（制動器電源接線端子）U2、V2、W2（電機電源接線端子）。非變頻電源供電時，可將電源直接接U1、V1、W1 或U2、V2、W2。若電機需接變頻電源，則必須將U1、V1、W1 、U2、V2、W2上的連接片拆掉。單獨分別給電機及制動器供電。（制動器不得接變頻電源）
3.4 電動機的相序U、V、W須與接入外電源相序A、B、C相對應，電動機轉向從軸伸端視之為順時針?lè)较�，否則電動機將反轉，
見表6。

相序	A	B	C
頭	U2	V2	W2

3.5 內、外接地螺栓應可*地接地。
3.6 電動機接線后，經檢查確認無誤后方可接通電源進行空載試運行，并觀察電機有無異�，F(xiàn)象，待空轉正常后投入負荷運行。
3.7 引入裝置電纜密封圈老化變質后，應及時更換，尺寸見圖3，用戶所用電纜最小外徑見表。
八、保養與維修
1、電動機應定期檢查和清掃，外殼不得堆積灰塵，不得用水龍頭噴射清掃電機。
2、電動機運行時軸承允許溫度不得超過95℃（溫度計法），軸承每運行2500小時（約半年）至少檢查一次，如發現軸承潤滑脂變質應及時更換，更換前，應將軸承外蓋、貯油盒內的廢油以及注排油裝置的油管、油杯清理干凈，并用汽油將軸承清洗干凈，潤滑脂采用鋰基潤滑脂3號（GB7324-87），4極以上為2/3。軸承牌號見表7。
3、拆裝電動機時應注意保護隔爆面。（H80~160）機座號的電機沒有軸承內外蓋，軸承*裝在端蓋軸承室內的孔用擋圈實現軸向鎖緊。拆卸電動機時，應先拆掉軸伸端的V型軸封環，拆去前端蓋再拆制動器端的罩殼、后端蓋的固定螺栓，將后端蓋連同轉子一起從制動器端抽出，先將制動器下，再將后端蓋連同軸承孔用擋圈一起從轉子上取下，去掉孔用擋圈即可拆出軸承。電動機裝配時，先將軸承裝入后端蓋軸承室，再將孔用擋圈裝入端蓋槽內，套到轉子上，固定后端蓋，再裝軸伸端軸承波形彈簧片，前端蓋并上固定螺栓、裝V型軸封環、再裝制動器（①制動器安裝前應清除雜物和油污，該制動器屬于干式，應在無油的狀態下工作，以免影響制動力矩；②制動器在安裝時應先將安裝螺釘調整到規定的工作氣隙δ值，然后將空心螺栓旋出頂緊電機的后端蓋。），上好罩殼，即完成電機裝配。裝配時，隔爆面需涂204-1防銹脂。
4、電機受潮時，應干燥處理，可采用烘干或短路電流法。在干燥過程中，繞組溫升應逐漸升高，且不可超過155℃，用短路電流法干燥時，電機處于短路狀態，其輸入電流為0.6~0.8倍額定電流值為宜，嚴重受潮電機不宜用直流電干燥，以免發生電解現象。
5、更換繞組時，須記下原繞組的型式尺寸，匝數線規。當失落這些數據時，應向制造廠索取。隨意改變?cè)�設計繞組會使電動機某項或幾項性能惡化，以致不能使用。
6、更換制動器摩擦盤或制動器：①摩擦盤系易換件，當摩擦材料面磨損至與金屬盤芯齊平時，則摩擦盤應更換。操作順序?yàn)椋盒断路雷o(hù)罩，分開電纜線的插座，使之與制動器分離，松開安裝螺栓，即可卸下制動器，沿花鍵齒方向卸下摩擦盤，更換新摩擦盤后，按安裝順序重新安裝。②如需更換制動器，操作順序同上。③在未通電情況下，如需轉動調整傳動系統，可使用手動釋放，操作順序?yàn)椋盒断路雷o(hù)罩，旋緊釋放螺栓（兩個）直至手能轉動電動機軸伸即可。調整完畢后，務請?jiān)傩�松（左旋）兩個釋放螺栓，否則，制動器將失去制動功能。

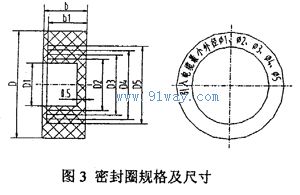

圖3 密封圈規格及尺寸：

機座號

進線方式

D1

Φ1

D2

Φ2

D3

Φ3

D4

Φ4

D5

Φ5

D

B1

B2

H90-132

橡套電纜

Φ14

Φ13

Φ20

Φ19

Φ25

Φ24

Φ42 0 -0.62

18

19

H160

Φ14

Φ13

Φ20

Φ19

Φ26

Φ25

Φ31

Φ30

Φ35

Φ34

Φ58 0 -0.74

24

26

表7 ：

機座號	極數	軸伸端	非軸伸端
90	4P	180205	180205
100	4P	180206	180206
112	4P	180206	180206
132	4P	180208	180208
160	4P	180309	180209

注 意：
1、嚴禁帶電開接線盒蓋！
2、不得改變隔爆電動機的電路及與電路有關的電氣參數；不得改變電氣元件的規格型號和隔爆結構！
3、裝齒輪或聯軸器時，若配合過緊，槌擊過重，會損壞軸承，造成噪聲異常！
