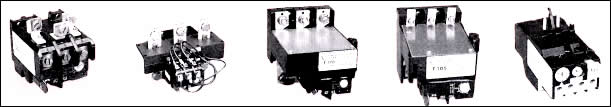

T(TSA45P)系列熱過載繼電器產品詳細說明：

T(TSA45P)系列熱過載繼電器適用于交流50Hz或60Hz，額定電壓至660V、額定電流至500A的電力線路中。用作三相感應電動機的過載與斷相保護，常與B系列交流接觸器配合組成電磁起動器。本產品為引進德國ABB公司制造技術的產品。
T16、T25熱繼電器為磨擦脫扣式動作機構，帶斷相運轉保護；T85、TSA45為拉簧式脫扣動作機構（跳躍機構），帶斷相保護；T170、T105為背包跳躍機構、T250、T370為主回路帶互感器的跳躍式機構，均帶斷相保護

用途
T系列熱過載繼電器主要用于交流50或60Hz，電壓到660V、電流到500A的電力線路中，一般用作三相感應電動機的過載與斷相保護、常與B系列交流接觸器配合組成電磁起動器、也可單獨使用。該系列熱過載繼電器從德國ABB公司引進、符合IEC、VDE等國際標準和一些國家的有關標準及規范。

適用工作環境
1.海拔高度不超過2000千米
2.環境空氣溫度-5-+40℃
3.大氣相對濕度在周圍空氣溫度最高為+40℃時不超過50％，在較低的溫度下可以有較高的相對濕度，如在+25℃時可以允許90％的相對濕度；并考慮到因溫度變化發生產品表面上的凝露。

T(TSA45P)系列熱過載繼電器安裝須知
1.用戶選用T系列熱繼電器規格時，以其電流整定值與所保護電機額定電流一致。
2.主電流的連接導線與繼電器額定電流相符。具體規格見下表：

T額定電流（A）	0-8	8-12	12-20	20-25	20-32	32-50	50-65	65-85	85-115	115-175	175-225	225-250	250-275	275-350	350-400	400-500
銅導線截面積	1	1.5	2.5	4.0	6	10	16	25	35	70	95	120	150	185	240	150×2或銅排30×5×2根

3.T系列熱繼電器分組合式與獨立式二種。組合式可與相同電流等級的B或K交流接觸組合安裝使用；獨立式可單獨固定后與其它型號的同電流等級的交流接觸器安裝使用。

技術性能與參數

T16	T25	T45（TSA45P）	T45（TSA45P）	T75	T105	T250	T370
0.11-0.16	0.1-0.16	0.28-0.40	18-25	27-42	90-130	100-160	100-160
0.14-0.21	0.16-0.25	0.35-0.52	22-32	36-52	110-160	160-250	160-250
0.19-0.29	0.25-0.4	0.45-0.63	29-42	45-63	140-200	250-400	250-400
0.27-0.4	0.4-0.63	0.55-0.83	36-52	57-82
0.35-0.52	0.63-1.0	0.7-1.0	45-63	70-105
0.42-0.63	1.0-1.4	0.86-1.3	60-80	80-115
0.55-0.83	1.3-1.8	1.1-1.6
0.70-1.0	1.7-2.4	1.4-2.1
0.90-1.3	2.2-3.1	1.8-2.5
1.1-1.5	2.8-4.0	2.2-3.3
1.3-1.8	3.5-5.0	2.8-4.0
1.5-2.1	4.5-6.5	3.5-5.2
1.7-2.4	6.0-8.5	4.5-6.3
2.1-3.0	7.5-11	5.5-8.3
2.7-4.0	10-14	7-10
3.0-4.5	13-19	8.6-13
4.0-6.0	18-25	11-16
5.2-7.5	24-32	14-21
6.3-9.0		18-27
7.5-11		25-35
9.0-13		30-45
12-17.6

T系列熱繼電器的保護特性

整定電流倍數	動作時間	試驗條件
1.05	>2h	冷態
1.2	<2h	熱態
1.5	<2min	熱態
7.2	2S<TP <10S	冷態

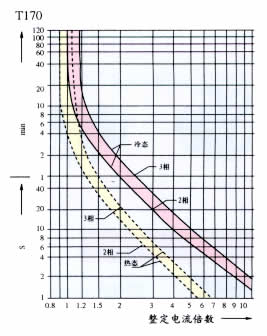

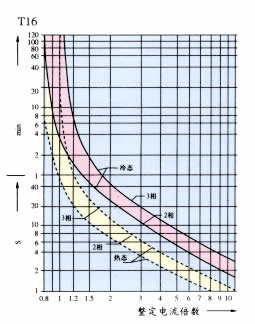

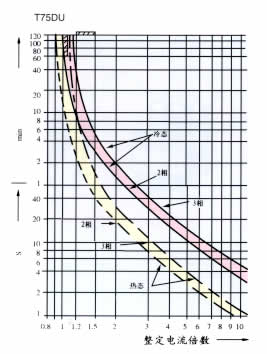

T16、T45（TSA45P），T75，T170保護特性曲線


T熱過載繼電器的三相動作特性（+20℃）

號	整定電流倍數	動作時間	試驗條件
1	1.05	>2小時	冷態
2	1.2	<2小時	熱態
3	1.5	<2分	熱態
4	7.2	2秒<TP<10秒	冷態

斷相動作特性（+20℃）

項號	電流倍數		動作時間	試驗條件
	任意二相	第三相
1	1	0.9	>2小時	冷態
2	1.15	0	<2小時	熱態

T熱過載繼電器輔助觸頭參數

型號		T16		T25		T45（TSA45P）			T75		T105，T170，T250，T370
輔助觸頭編號		95-96	97-98	95-96	97-98	95-96	97-98	95-98	95-96	97-98	95-96	97-98
額定絕緣電壓Ui		600		500		500	380	500	500		500	380
約定發熱電流lth		10		10	6	10	6	10	10	6	10	6
額定工作電流le	220V	3		3	1.5	3	1.5	1.5	3	1.5	1.5	1.5
	380V	2		1.9	0.95	1.9	0.95	0.95	1.9	0.95	1.9	0.95
	500V	1		1.4	0.75	1.4	-	0.75	1.4	0.75	1.4	-
-輔助觸頭型式		電氣上可分的一常開，-常閉觸頭				電氣上可分的-常開，-常閉觸頭或電氣上不分開的轉換觸頭			電氣上可分的-常開，-常閉觸頭		電氣上可分的-常開，-常閉觸頭

T熱過載繼電器綜合數據

序號	項目	產品型號及技術數據
		T16	T25	T45	T75	T105	T170	T250.T370
1	溫度補償范圍（℃）	-5-+40
2	斷相保護裝置	有
3	操作頻率次（次/小時）	156
4	電壽命千次	5
5	復位方式	手動	手動和自動

外形與安裝尺寸

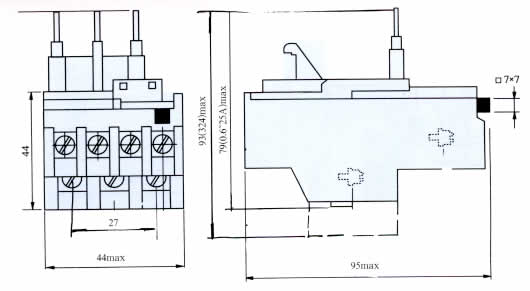

T16（組合安裝式）外形和安裝尺寸

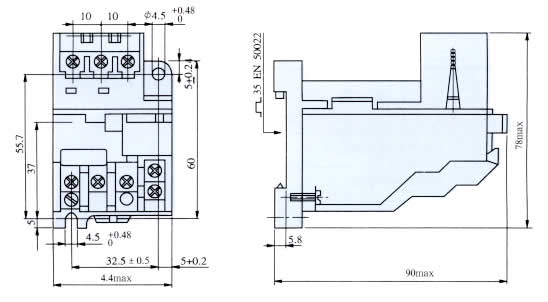

T16（獨立安裝式）外形和安裝尺寸

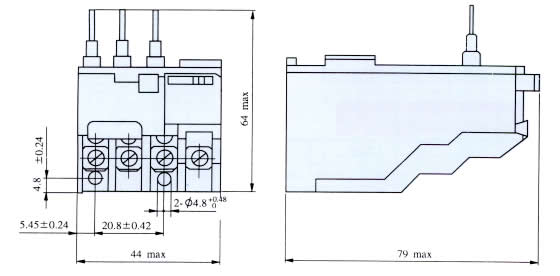

T25（組合安裝式）外形和安裝尺寸


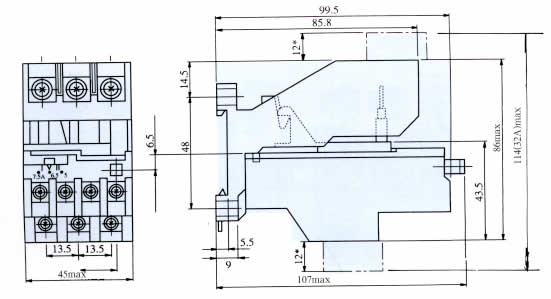

T25（獨立安裝式）外形和安裝尺寸
