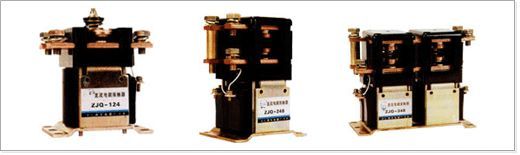

ZJQ型直流接觸器產品詳細說明：

適用范圍
ZJQ型直流接觸器適用于蓄電池或整流電源供電，同時也用于操縱牽引、泵電動機及其他電動車輛的電源開關操作。

使用條件
1、環境溫度：-25℃～+40℃
2、海拔高度：2000米
3、25℃最大相對濕度：達90%
4、固定處振動：10-50HZ，10米/秒
5、沖擊：30米/秒
6、安裝方向：觸點朝上

ZJQ型直流接觸器基本參數

序	參數名稱	單位	產品線圈額定電壓類型參數要求
			12V	18V	24V	30V	36V	48V	-
1	線圈額定控制電源電壓	V	12	18	24	30	36	48	-
2	線圈最大起動電流	A	<5
3	線圈冷狀態下最大保持電流	A	2.7×2	2.5×2	1.8×2	1.5×2	0.9×2	0.8×2	D型線圈
			0.85×2	0.85×2	0.70×2	0.75×2	0.75×2	0.6×2	A型線圈
4	觸點電路額定工作電壓	V	24	24	24	30	36	48	-
5	觸點電路額定工作電流	A	3字開頭為150安，6字開頭為300安
6	控制電源電壓波動范圍	-	±20%
7	觸點最大通斷能力	A	4Ie通電時間5毫秒，通斷5次(τ=0.001秒)
8	100A電流下觸點壓降	MV	<60
9	額定控制電源電壓下吸合時間	MS	≤30
10	額定控制電源電壓下釋放時間	MS	≤30
11	觸點最大彈跳時間	MS	3
12	絕緣電阻值(冷態)	MΩ	>20
13	交流絕緣抗電強度	-	50周/秒 1500伏 1分鐘
14	電壽命(￡=0.001 seconds)	萬次	10
15	機械壽命	萬次	100
16	工作規范	-	連續
17	動作特性	V	70%Us產品應能吸合,40%Us產品不釋放,最小釋放電壓不低于5%Us

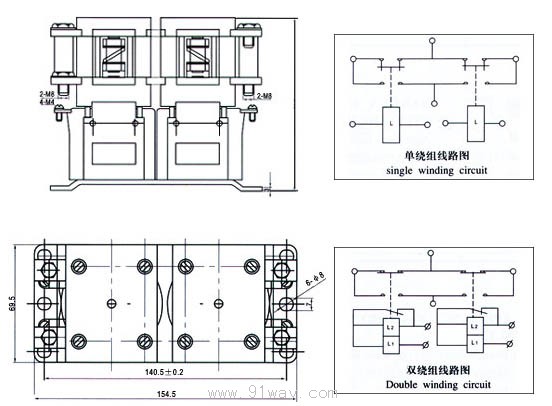

安裝尺寸


ZJQ型直流接觸器
