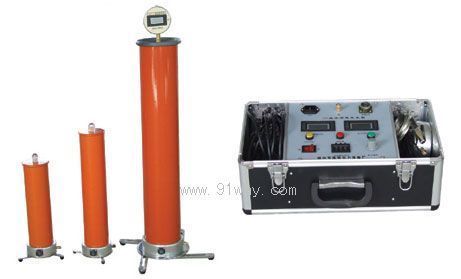

ZGF-2000系列直流高壓發生器產品詳細說明：

ZGF-2000系列是專門用來檢測電力器件的電氣絕緣強度和泄漏電流。 直流高壓發生器是根據中國行業標準ZBF 24003-90《便攜式直流高壓發生器通用技術條件》的要求，最新研究、設計、制造的，是新時代產品——直流高壓發生器，是適用于電力部門、廠礦企業動力部門、科研單位、鐵路、化工、發電廠等對氧化鋅避雷器、磁吹避雷器、電力電纜、發電機、變壓器、開關等設備進行直流高壓試驗，是新世紀最理想的換代產品。

技術特點
1.采用高頻倍壓電路，應用PWM脈寬調制技術和大功率IGBT器件。 　　
2.采用電壓負反饋，輸出電壓穩定度高，紋波系數小≤1%。 　　
3.全量程平滑調壓，電壓調節細度好調節精度≤0.5%，穩定度≤1%，電壓電流誤差1%（讀數±0.2kV），電流誤差±1個字。
4.升壓電位器零起升壓。
5.75%UDC1mA功能按鈕，方便氧化鋅避雷器試驗，精度1%讀數±1%。 　　
6.過壓保護采用拔碼設定，一目了然，誤差±1%。 　　
7.倍壓采用新型材料，輕巧、堅固。外表涂特種絕緣材料，電氣性能好，防潮能力強。 　　
8.折疊式撐腳，直徑面積大，穩定性能好。 　　
9.一體化設計、高壓拖地電纜引出，方便現場試驗。 　　
10.產品符合DL/T848.1-2004技術要求，并經電力部電氣設備質量檢測測試中心型式試驗，嚴格執行企標出廠。

特性和參數

輸出電壓電流	60kV/2mA	60kV/10mA	120kV/2mA	120kV/5mA	200kV/2mA	200kV/5mA	300kV/2mA
控制箱重量	4.5kg	4.5kg	4.5kg	4.5kg	4.5kg	4.5kg	4.5kg
倍壓體尺寸重量	Φ120×300mm 4.1kg	Φ148×360mm 4.5kg	Φ120×450mm 5.5kg	Φ148×500mm 6.2kg	Φ148×730mm 11kg	Φ148×760mm 11.5kg	Φ180×1100mm 20kg
工作電源	50Hz；220V±10%
測量誤差	數字電壓表：1%（滿度）±1個字；數字電流表：1%（滿度）±1個字
穩 定 度	隨機波動，電源變化±10%時，≤0.5%
紋波系數	≤0.5%（滿度）
工作方式	間斷使用，額定負載60min
工作環境	環境溫度：-15℃～50℃；相對濕度：＜90%（無凝露）；海拔高度：＜2500m

特點
①體積小、重量輕、美觀、可靠、操作簡便、功能齊全。 　　
②采用最先進技術、工藝制造。脈沖串邏輯陣列調制，采用大功率IGBT器件，相位模糊控制，從而使輸出穩定度更高，紋波更小，頻率高達100KHZ。 　　
③按免維修設計，經久耐用，不怕連續對地直接短路放電。 　　
④精度高、測量準確，輸出電壓調節采用單個多圈電位器，升壓過程平穩，調節精度高，并有粗調、微調功能。儀器具有高低壓端測量泄漏電流，高壓端采用球形屏蔽數字表顯示、不怕放電沖擊�？垢蓴_性能好，適合現場使用。 　　
⑤控制箱上電壓表直接顯示加在負載試品上的電壓值，使用時無需外加分壓器及限流電阻，接線簡單，操作方便。 　　
⑥負極性輸出、零啟動、連續可調、有過壓、過流、回零、接地保護、斷線保護等各種保護功能，自動保護功能強，操作安全，各種技術指標均優于行業標準及同類產品。 　　
⑦具有75%的功能，做氧化鋅避雷器測量帶來極大的方便。本儀器控制箱上有75%的電壓開關功能，當電流升到1000uA時、就打開75%的按鈕、這時電壓表、電流表所顯示的值就是75%的數據，做完后應立即將升壓旋鈕回到零位上，并且將微調電壓旋鈕回到零位上。并應立即將75%的銨鈕開關打到正常的位置上，再做其它試驗。

簡單"故障"排除
1、電源開關打開時，控制箱上的數顯表不亮 　　
請檢查電源連線及所有保險管，保險管若有損壞時，請按保險管座旁標注的安培數更換新管。 　　
2、若打開電源開關，數顯表亮，高壓顯示燈（綠）不亮，加不上高壓。 　　
① 故障顯示"回零"燈亮 　　沒有回零位，請逆時針轉動高壓輸出調整鈕和微調旋鈕回到零位上至"回零"燈滅，即可加高壓。 　　 ② 故障顯示"其它"燈亮有兩種現象，1、接地保護，2、斷線保護 　　
a. 可能接地線未接好，或地線不可靠接地。請接好可靠的地線，關閉電源，重新啟動。 　　
b.可能為連接控制箱與高壓塔的電纜未接好，接好電纜請關閉電源，重新啟動�；螂娎|線兩端焊接頭脫焊時會出現此故障,請焊好電纜兩端的焊頭，關閉電源，重新啟動。 　　
C.可能控制箱內某一線頭脫焊斷開，請重新焊接好，關閉電源，重新啟動。 　　
3、直流高壓發生器一切正常，但在未升到額定輸出電壓的 過程中保護 　　
①故障顯示"過流"燈亮 　　
a. 試品短路，或泄漏電流過大。 　　
b. 大電容負載時，升壓過快。關閉電源，重新啟動，減慢升壓速度。 　　
② 故障顯示"過壓"燈亮 　　過壓保護整定旋鈕未置于最大處，請順時針旋轉到最大處，關閉電源，重新啟動。
4、當試品高壓下發生短路時，由于短路電流大，有可能把所有的故障顯示燈均點亮，，這屬正常，請排除試品故障后重新啟動。 　　 5、試品故障排除后，故障顯示燈依然亮，加不上高壓。 　　
電源開關兼為故障保護重置開關，請關閉電源開關，重新啟動，即可升壓。 　　
6、如發現電壓表數字波動很大時，請查連接電纜線兩頭航空插頭7腳屏蔽網頭和中心屏蔽線頭是否脫焊斷開，如斷開請焊接好。
