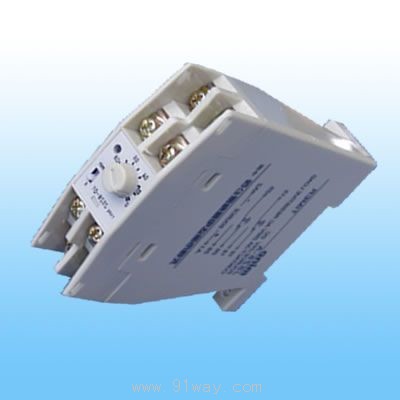

JSZ8系列電子式時間繼電器產品詳細說明：

JSZ8系列電子式時間繼電器是在消化吸收國外先進技術的基礎上開發的新產品，具有體積小、延時精度高、可靠性好、壽命長等特點，產品符合GB14048標準和DIN標準，可與國外同類產品互換使用。適合在交流50/60Hz，電壓至240V或直流電壓至48V的控制電路中作時間控制元件，按預定的時間接通或分?jǐn)嚯娐贰?

型號	JSZ8
分類	電子式時間繼電器
規格品種	通電延時、間隔延時、帶瞬動、斷電延時、星三角起動延時、通電延時雙線型
延時范圍	0.1s-60min
觸點型式	延時2轉換，延時1轉換
觸點容量	3A 250V AC
電壽命(AC-12)	1.2×105
特點	體積小，特有雙線型
產品認證	CCC申請中

規格品種

型號	觸點數量	觸點容量	延時范圍	額定電壓
JSZ8-A	延時2轉換	AC-12:220V3A AC-15:220V0.5A DC-12:110V3A DC-13:110V0.5A	01:0.1-1s/1min 02:0.5-5s/5min 03:1-10s/10min 04:3-30s/30min 05:6-60s/60min	AC24,110,220V DC24,48V
JSZ8-G	延時2轉換	AC-12:220V3A AC-15:220V0.5A DC-12:110V3A DC-13:110V0.5A	01:0.1-1s/1min 02:0.5-5s/5min 03:1-10s/10min 04:3-30s/30min 05:6-60s/60min	AC24,110,220V DC24,48V
JSZ8-C	延時1轉換/ 瞬動1轉換	AC-12:220V3A AC-15:220V0.5A DC-12:110V3A DC-13:110V0.5A	01:0.1-1s/1min 02:0.5-5s/5min 03:1-10s/10min 04:3-30s/30min 05:6-60s/60min	AC24,110,220V DC24,48V
JSZ8-F	延時1轉換	AC-12:220V3A AC-15:220V0.5A DC-12:110V3A DC-13:110V0.5A	11:0.1-1s 13:0.5-5s 14:1-10s 15:2.5-30s 16:5-60s	AC24,110,220V DC24,48V
JSZ8-Y	延時星三角轉換	AC-12:220V3A AC-15:220V0.5A DC-12:110V3A DC-13:110V0.5A	1-10s 3-30s 6-60s 0.3-3min 0.5-5min	AC24,110,220V
JSZ8-X	可控硅無觸點輸出	5mA-1A	01:0.1-1s/1min 02:0.5-5s/5min 03:1-10s/10min 04:3-30s/30min 05:6-60s/60min	AC/DC24-240V, 85-240V

技術參數

型號	JSZ8-A	JSZ8-G	JSZ8-C	JSZ8-F	JSZ8-Y	JSZ8-X
重復誤差	<1%+20ms	<1%+20ms	<1%+20ms	<1%+20ms	<1%+20ms	<1%+20ms
整定誤差	<10%	<10%	<10%	<10%	<10%	<10%
復位時間	60ms(Max)	60ms(Max)	60ms(Max)	——	500ms(Max)	60ms(Max)
絕緣強度	電氣與大地:AC2000V1min 電氣回路間:AC1500V1min 同組觸點間:AC1000V1min
絕緣電阻	100MΩ(DC500V)	100MΩ (DC500V)	100MΩ (DC500V)	100MΩ (DC500V)	100MΩ (DC500V)	100MΩ (DC500V)
額定功耗	AC 10VA DC 1.5W	AC 10VA DC 1.5W	AC 10VA DC 1.5W	AC 10VA DC 1.5W	AC 10VA DC 1.5W	——
機械壽命	1×107	1×107	1×107	1×107	1×107	——
電壽命	AC-12:12×104 AC-15:15×104 DC-12:10×104DC-13:15×104
產品重量	110g	110g	110g	110g	110g	110g

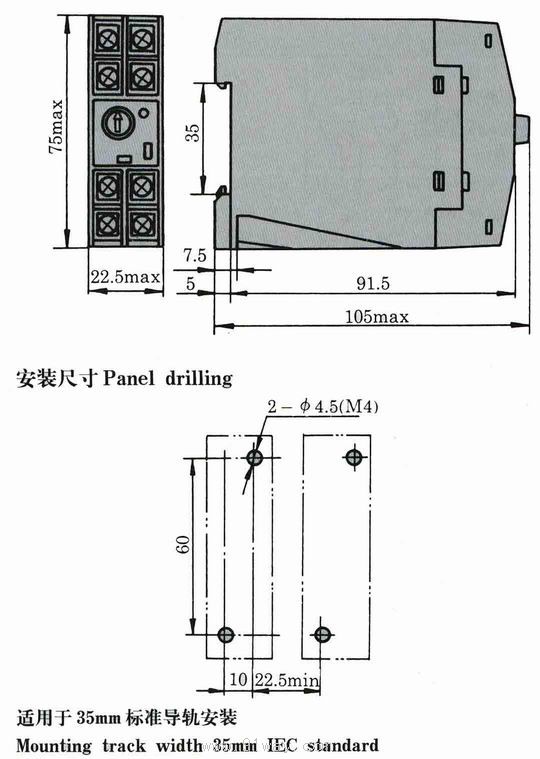

外形及安裝尺寸


JSZ8系列電子式時間繼電器
