適用范圍

DXZ型多功能轉角式行程限位器可廣泛用于建筑、港口、礦山等行業的起重、傳輸機械的空間三坐標的控制和限位，具有體積小、功能多、精度高、限位可調、通用性強及維護安裝和使用調整方便等特點。
限位器采用可調式機械記憶結構、性能可靠、靈敏度高。帶傳感器的限位器與ZXY型顯示儀配套可模擬顯示任意空間的瞬時位置。

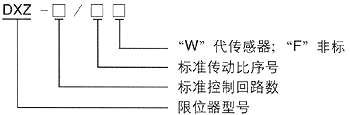

型號及其含義



1、用戶根據需要，按以下范例準確提出產品的規格和數量。
標準傳動比序號見表4-1
例：DXZ-4 / 7W
即：限位器的控制回路為4個，傳動比為1:274，帶有傳感器。
例：DXZ-6 / F(600)
即：限位器的控制回路為6個，非標；傳動比為1:600，不帶傳感器。
2、標準設計的記憶凸輪（2T、3T）系具延時功能，用戶若不需延時，改用瞬時切換凸輪，請?jiān)谟嗀浐贤�中申明�?
3、DXZ型限位器的最大有效轉角為320°；（或輸入軸的轉數為傳動比的0.89倍即0.89× 轉）。
例：DXZ-4 / 7限位器的有效轉數為0.89×274=244轉。選用時所配外傳動比應予考慮。

主要技術參數
a、工作環境
環境溫度：-40～+55℃
相對濕度：不大于90%
海拔高度：不大于2500m
b、傳動比：1:13～960
c、重復定位精度：記憶凸輪的轉角誤差不大于0.005rad( 0.3°)
d、額定電壓
AC:125～250V
DC:30v
e、額定電流：6A
f、控制回路：標準設計回路為1～4個，可根據用戶需要增至5～6個控制回路。

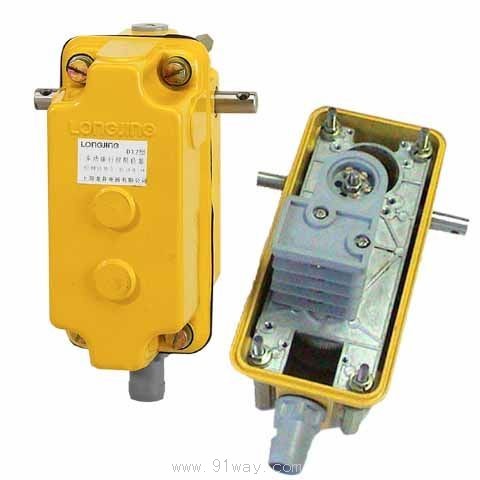

DXZ型多功能轉角式行程限位器
