KL4LM(A)礦用LED燈產品詳細說明：

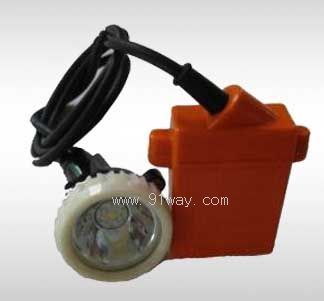

KL4LM(A)礦用LED燈：

1.1產品特點：
KL4LM(A)型礦燈是根據GB7957-2003《礦燈安全性能通用要求》等有關標準的規定設計制造的，該礦燈具有體積小、重量輕、隨身攜帶方便、壽命長、照度高、充電快、無污染、免維護、用電省和使用安全等優點，當主光源損壞或點燈時間要超過規定時間時，只需撥動開關另一個方向LED輔助光源點亮為井下工作人員提共了微光照明，同時在井下萬一發生特殊情景時微光起到了救生作用。輔助光源可連續照明30小時以上。該礦燈采用鋰離子電池為電源并在電池組內裝有過充電、過放電、過電流、過熱保護電路，延長了電池的壽命。由于礦燈的電池裝在燈頭內，因此結構輕巧、使用人員攜帶十分方便，提高工作效率。

1.2主要用途及適用范圍：
KL4LM(A)型礦燈（以下簡稱礦燈），是以鋰離子電池為電源的礦用井下攜帶式照明燈具，主要適用煤礦、化學礦山、金屬礦、隧道工程，野外夜間作業等其它場所工作人員隨身攜帶照明用工具。

1.3使用環境條件與工作條件：
a)環境溫度為–5℃～+40℃；
b)周圍空氣相對濕度不大于95 %（+25℃時）；
c)大氣壓力在（80～106）Kpa范圍內；

1.4型號含義：



1.5產品執行標準：
GB7957-2003《礦燈安全性能通用要求》
Q/BY005-2005《KL型礦燈》
1.6產品防爆型式ExsI。

二、結構特征及工作原理：
2.1KL4LM（A）型礦燈由燈頭組件、電纜、蓄電池部份（包括鋰離子電池安全保護裝置）等構成，燈頭內設有LED光源，燈頭可固定在礦用安全帽上。
2.2L4LM（A）型礦燈由電源、燈頭、LED發光二極管、開關等組成基本電路，燈頭上設有電路開關，可控制主燈或輔助燈的發光或熄滅，燈頭上設有充電裝置，采用燈頭充電方式，鋰電池裝有短路保護裝置，一旦發生短路現象，能自動切斷電源可保證使用安全。

三、KL4LM(A)礦用LED燈技術參數：

序數	參數	數值	單位	備注
1	標準電壓	3.7	伏特
2	額定容量	4	安時
3	點燈時間	≥16	小時
4	照度（主光源）	≥1400	勒克斯	電燈開始11小時后
5	光通量	>30	LM
6	主光源額定電流	0.20	安培
7	輔助光源額定電流	0.11	安培
8	電池循環壽命	≥500	次循環
9	全燈重量	≤0.35	千克

四、產品使用、操作方法：
4、1產品使用：
礦燈可持續放電或間歇放電，在使用前對鋰電池的檢查看礦燈外觀是否完好，本產品使用鋰離子免維護電池，一般情況下可直接使用。對于已存放時間過長或?yàn)楸ｋU(xiǎn)起見可按下面充電方法予以補充電后再使用。

4、2操作方法：
打開礦燈開關礦燈即可點亮，燈頭開關設有有兩個方向一個為主光源主要為工作上用，另一方向?yàn)檩o助光源主要為備用或非工作用。
4、3充電
礦燈交到燈房后，采用本產品配套的專用充電設備進行充電，專用充電裝置插頭插入頭燈充電插座即可進行充電，燈頭內已設置自動恒流恒壓充電控制器，可用傳統的5V恒壓型礦燈充電架進行充電，充電時間不超過8小時充滿后能自動停止充電。

五、故障分析及排除：

故障現象原因分析排除方法備注 燈光發暗1.電池容量不足，或超過規定點燈時間；
2.燈頭或放電線路接觸不良；
]3.LED和電池的壽命將終止。1.檢查燈頭里線路及各接頭有無松動斷裂、腐蝕等現象,然后采用擰緊、焊牢、除銹等措施2.按規定點燈時間使用;3.LED和電池的壽命將告終時請?zhí)崆案鼡Q。 燈光閃，主光與輔助光源交替發光1.燈頭內各固定螺釘有松動;2.開關觸頭松動或變形；3.放電回路電線時斷時接或接觸不良。打開燈頭檢查各連接部位，針對左述原因分析采取相應措施排除。 點燈時間不夠1.充電沒充足;2.燈頭里有微短路；3.電池已衰減。1.檢查充電設備是否完好；2.打開燈頭檢查各連接部位是否有微短路；3.電池的壽命將告終時請?zhí)崆案鼡Q。 主燈不能亮，輔助光源亮，主光與輔助光源都不能亮。1.燈頭內各固定螺釘有松動;2.開關觸頭松動或斷路;3.線路斷開或電池?fù)p壞。先送到充電房用充電方式激活一下或用萬用表檢查電路、電池等，有損壞時更換新器件。

六、運輸及貯存：

6.1礦燈在運輸過程中不許受劇烈機械沖擊，應避免受劇烈振動和摔碰，曝曬雨淋，翻滾重壓。
6.2礦燈應貯存環境溫度為（–5～40℃），干燥及通風良好無腐蝕性氣體的倉庫中。
6.3礦燈自生產日期起算，有效貯存期為半年。

七、開箱及檢查：

7.1檢查包裝外箱是否完整無損箱內產品數量和隨機文件是否齊全。
a)使用說明書1份
b)產品合格證1份
c)裝箱單1份
7.2檢查產品外觀是否完整無損。

八、注意事項：

用戶請嚴格按照使用說明書要求進行使用、維護和操作，不得隨意更換零部件，不得任意摔打、撞擊否則會影響到礦燈性能，甚至引發不安全事故的隱患。凡是違背上述規定而引發的一切不良后果，本公司不承擔責任，敬請用戶配合。

九、安全警示：

9.1缺少零部件的礦燈嚴禁下井使用；
9.2礦燈的維護、維修、充電工作必須在地面進行；
9.3嚴禁摔打礦燈各部位；
9.4嚴禁在井下拆卸礦燈或更換零部件；
9.5嚴禁隨意改變產品結構或零部件；
9.6嚴禁將礦燈用于其它用途，如抽煙、放炮等；
9.7嚴禁將礦燈靠近或投入火源中；
9.8若更換保護裝置，必須采用相同的型號產品；
9.9礦燈若出現故障，上井后立即維修，存在故障的礦燈不能下井使用；
9.10報廢的礦燈應集中管理，由專業單位或礦燈生產單位回收處理。
