您的位置：您的位置：首頁 → 電機產品 → 伺服電機 → 交流伺服電機 → 215H-M17/X50WC系列水冷交流伺服電機

產品名稱：

215H-M17/X50WC系列水冷交流伺服電機

型號規格：

產品類別：

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13901609058

更多分享

產品簡介：

（點擊小圖查看大圖）

215H-M17/X50WC系列水冷交流伺服電機產品詳細說明：

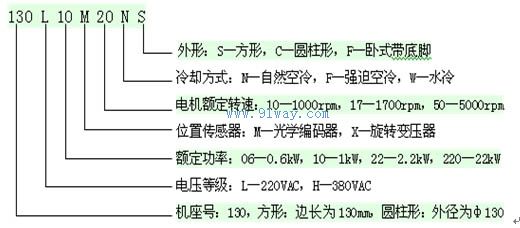

215H-M17/X50WC系列水冷交流伺服電機命名方式

機座號		215
型號		215H□M17WF系列					215L□X50WC系列		215H□X50WC系列
額定功率		11	13	15	18.5	22	11	13	22	30	37	50
相數、線電壓		3相380V					3相220V		3相380V
額定轉速		1700rpm					5000rpm		5000rpm
最高轉速		2000rpm					6000rpm		6000rpm
最高機械轉速		2700rpm					7000rpm		7000rpm
額定轉矩（N.m）		61.8	73	84.3	104	124	21	24.8	42	57.4	70.7	95.5
最大轉矩（N.m）		124	146	169	208	247	42	49.6	84	115	141	191
額定線電流（A）		24.5	29.5	33	40.5	46	38	45	42	57	70	94
轉子慣量（kg.cm²）		89	106	125	162	208	33	37.9	68.2	96	123	184

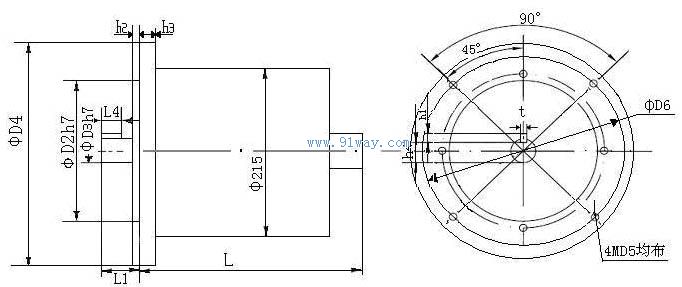

電機外型尺寸	L	336	354	372	416	448	163	170	210	250	300	370
	L1	125	125	125	125	125	43	43	43	43	43	43
	h2	4	4	4	4	4	3	3	3	3	3	3
	h3	17	17	17	17	17	16	16	16	16	16	16
	D2	200	200	200	200	200	200	200	200	200	200	200
	D3	42	42	42	48	48	32	32	32	38	38	38
	D4	250	250	250	250	250	250	250	250	250	250	250
	D5	13	13	13	13	13	13	13	13	13	13	13
	D6	230	230	230	230	230	230	230	230	230	230	230
光軸或鍵連結，如采用鍵連結，則鍵尺寸為	L3	106	106	106	106	106	34	34	35	35	36	36
	L4	100	100	100	100	100	30	30	30	30	30	30
	t	12	12	12	12	12	8	8	10	10	12	12
	h1	12	12	12	12	12	8	8	10	10	12	12
	h4	35.5	35.5	35.5	35.5	40.5	27.5	27.5	32.5	32.5	31.5	31.5

轉子位置反饋：2500線、5000線光學編碼器、旋轉變壓器可選
制動器：帶制動電機總長加25mm 制動器電壓：直流24V
出線方式：航空插頭或電纜線可選

215H-M17/X50WC系列水冷交流伺服電機
