MZZ7-24戶內交流高壓真空斷路器產品詳細說明：

MZZ7-24戶內交流高壓真空斷路器，是由我公司參照國內外技術研究開發的最新一代系列化 24kV真空斷路器，主要設計理念是主導電回路以采用固封絕緣性能，改進設計操動機構，使斷路器絕緣性能穩定、機械可靠性、開斷性能得以大幅提高、真正達到免維護和更長的機械壽命及電壽命。且無爆炸危險及污染，供工礦企業，發電廠及變電站作單母線系統電氣設施的保護和控制之用，并適用于頻繁操作的場所，也可以用于切合電容器組等特殊場合。

結構特點：
本產品符合國家標準GB1984-2003《交流高壓斷路器》和 IE62271-100《交流高壓斷路器》標準。滿足DL/T403《10-35kV戶內高壓真空斷路器訂貨技術條件》。

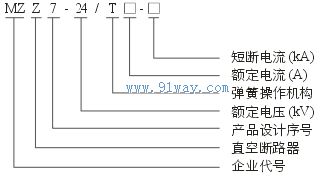

MZZ7-24戶內交流高壓真空斷路器型號含義


環境條件
海拔高度：不超過1000m；

環境溫度：最高溫度+40℃，最低溫度-15℃(允許-30℃時儲運)

環境濕度：日平均相對濕度：≤95%
月平均相對濕度：≤90%
日平均飽和蒸發壓：≤2.2×KPa;
月平均飽和蒸發壓：≤1.8×KPa

主要技術參數
1、MZZ7-24主要技術參數

名稱		單位	數據
額定電壓		Kv	24
額定頻率		HZ	50/60
額定絕緣水平	1min工頻耐受電壓	KV	60
	雷電沖擊耐受電壓	Hz	125
額定電流		A	1250-3150
額定短路耐受電流(4S)		KA	20			25	31.5
額定峰值耐受電流		KA	50			63	80
額定短路開斷電流		KA	20			25	31.5
額定關合電流		KA	50			63	80
額定短路開斷次數		次	30
額定短路持續時間		秒	4
二次回路工頻耐受電壓(1min)		V	2000
額定電容組開斷電流		A	400/630
額定操作順序			O-0.3s-CO-180s-CO
機械壽命		次	2000(磁永磁機構為60000次)

2、MZZ7-24機械特性參數

名稱	單位	數據
觸頭開距	mm	14±1
超行程	mm	3.5±1
合閘觸頭彈跳時間	ms	≤2
三相分、合閘不同期性	ms	≤2
平均分閘速度	ms	1.0±0.2
平均合閘速度	m/s	1.3±0.2
分閘時間	ms	35-70
合閘時間	ms	20-50
主導電回路電阻	μΩ	630A 1250A 1600 2000A 2500 3150A		≤50μΩ ≤45μΩ ≤35μΩ ≤35μΩ ≤30μΩ ≤25μΩ
儲能電機額定功率	W	80
儲能時間	s	<10

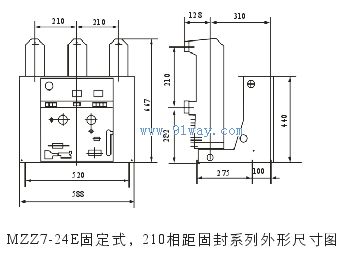

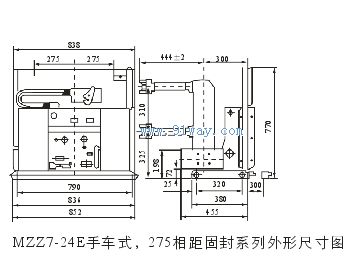

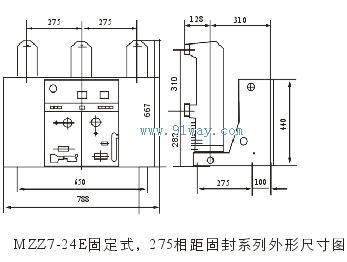

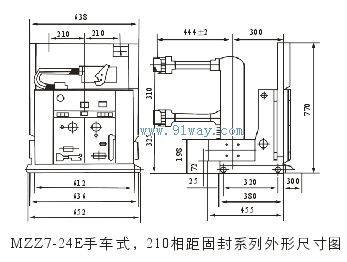

外形及安裝尺寸

MZZ7-24戶內交流高壓真空斷路器
