產品名稱：

FZW36-40.5型戶外高壓真空隔離負荷開關

型號規格：

放大圖片

產品類別：

常規產品 -- 高壓電器 -- 戶外高壓負荷開關

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13916500500

91way@163.com

更多分享

產品簡介：

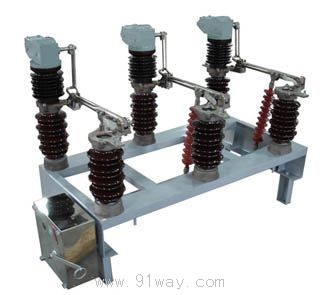

（點擊小圖查看大圖）

FZW36-40.5型戶外高壓真空隔離負荷開關產品詳細說明：

一、概述
1.1 FZW36-40.5/D1250-20型戶外高壓真空隔離負荷開關（以下簡稱負荷開關）是三相交流50Hz、額定電壓40.5kV的戶外高壓開關設備適用于開斷、關合城市或農村配電系統負荷電流和熔斷器的分?jǐn)噢D(zhuǎn)移電流。配以電動機構和控制器可作為線路分段開關或自動分段器用。由于采用了新型絕緣結構設計和真空滅弧室，本負荷開關開斷后具有明顯可見斷口，兼有隔離開關的功能，此外還有開斷容量大，無油，因而對環境無污染、無爆炸危險、電壽命長和免維護等特點。 1.2 本負荷開關的技術條件符合國家標準GB3804.1-xx，3~36kV交流高壓負荷開關和GB/T11022-1999高壓開關設備和控制設備標準的共用技術要求。

二、使用環境與條件
ａ.環境空氣溫度±40℃以內；
ｂ.污穢等級不大于Ⅲ級
c.海拔高度不超過1000米；
d.風壓不超過700Pa（相當于風速34米/秒）；
e.在高濕度期內溫度急降時可以凝露；
f.無火災、爆炸、化學腐蝕的場所；
g.無經常性的劇烈振動，地震烈度不超過8度。

三、FZW36-40.5型戶外高壓真空隔離負荷開關主要技術數據
2.1負荷開關的主要技術參數見表1

表1

序號	項目	單位	參數
1	額定電壓	kV	40.5
2	額定電流	A	630、1250
3	工頻耐壓（1分鐘）	?	?
	真空滅弧室斷口（電壽命前、后）	kV	70
	相間、相對地（干試）	kV	95
	相間、相對地（濕試）	kV	85
	隔離斷口（干試）	kV	110
	隔離斷口（濕試）	kV	95
4	雷電沖擊耐壓	?	?
	相間、相對地	kV	185
	隔離斷口	kV	215
5	額定短路關合電流（峰值）)	kA	50
6	額定動穩定電流（峰值）	kA	50
7	4秒熱穩定電流（有效值）	kA	20
8	額定電纜充電開斷電流	A	10
9	機械壽命	次	10000
10	總重量	kg	300

2.2負荷開關的主要機械特性如表2
表2

序號	項目	單位	參數
1	觸頭開距	mm	14±1
2	觸頭超行程	mm	2±0.5
3	三相分合閘不同期性	ms	≤5
4	每相回路直流電阻	μΩ	≤200
5	分閘時間	s	≤8
6	合閘時間	s	≤8

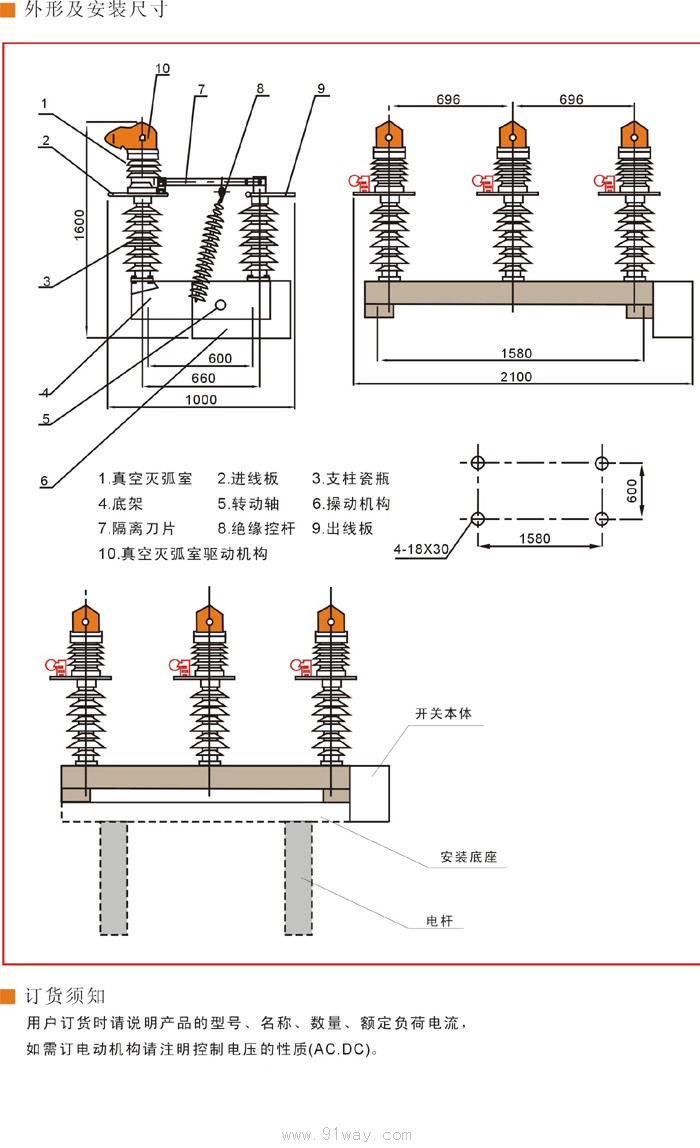

FZW36-40.5型戶外高壓真空隔離負荷開關外形示意圖

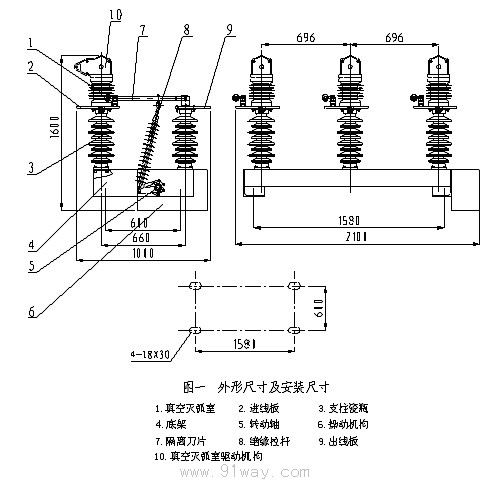

FZW36-40.5型戶外高壓真空隔離負荷開關（示意圖）
