RMW16系列萬能式斷路器產品詳細說明：

RMW16系列萬能式斷路器（DW16斷路器）適用于交流50HZ，額定電壓為400V、690V的配電網絡中，用來分配電能、保護電源設備的過載、欠電壓和短路。在正常條件下，也可作為線路的不頻繁轉換之用。產品性能符合GB14048.2及IEC947標準。

用途
RMW16系列萬能式斷路器（DW16斷路器）適用于交流50HZ，額定電壓為400V、690V的配電網絡中，用來分配電能、保護電源設備的過載、欠電壓和短路。在正常條件下，也可作為線路的不頻繁轉換之用。產品性能符合GB14048.2及IEC947標準。
RMW16-630斷路器也可在交流50HZ 380V網絡中用來保護電動機過載、欠電壓和短路，并可作為電動機的不頻繁啟動之用。額定電流為160-630A的斷路器還可作為變壓器中性點直接接地的TN配電系統中單相金屬性對地短路保護。

操作方式
RMW16-630、2000斷路器可手柄直接操作，也可杠桿操作及電動機操作、RMW16-630還具有電磁鐵操作；RMW16-4000斷路器一般為電動機操作。

工作環境
1.周圍空氣溫度不高于+40℃及不低于-5℃，24小時內的平均溫度不超過+35℃。
2.安裝地的海拔高度不超過2000米。
3.大氣條件：在周圍空氣溫度為+40℃時，大氣相對濕度不超過50％，在較低溫度下可以有較高的相對濕度；最濕月的平均相對濕度90％，同時該月的平均濕度為+25℃，但應考慮到由于溫度變化發生在產品表面上的凝露。
4.污染等級：應符合污染等級為3級。
5.安裝條件：與垂直面的傾斜度不超過5度。

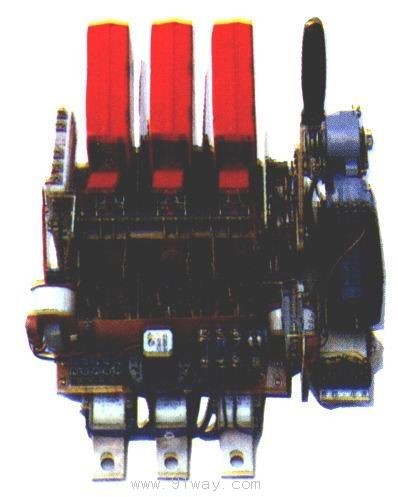

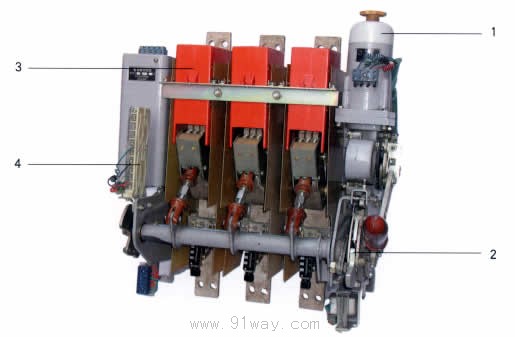

結構圖



技術、參數與性能
斷路器的通斷能力、飛弧距離和進線方式

殼架等級額定電流A	額定短路分斷能力有交值				額定接地接通分斷能力KA	飛弧距離 mm	接線方式	試驗順序
	400V		690V		400V
	KA	COSΦ	KA	COSΦ	COSΦ0.5
630	30/25	0.25	20/15	0.3	7.5	250	上進線	lcu：0-180s-CO lcs：0-180s-CO lcs：0-180s-CO
2000	50/30	0.25	30/20	0.25/0.3	-	350	上進線或下進線
4000	80/50	0.2/0.25	40/30	0.25	-	350

斷路器的額定電流

殼架等級電流A	630	2000	4000
斷路器的額定電流A	100，160，200，250，315，400，630	800，1000，1600，2000	2500，3200，4000

斷路器的額定電流、長延時和瞬時過電流脫扣器電流整定值的調節范圍

過電流脫扣器電流整定值				接地保護脫扣器整定電流值A
熱一電磁式			電磁式
長延時電流整定值調節范圍（0.64-1）ln	瞬時過電流脫扣器電流整定值		瞬時過電流脫扣器電流整定值	額定接地動作電流lΔnO		額定接地不動作電流lΔnO
	配電用3-6	保護電動機用5-10	配電用1-3ln	電子式	電磁式
				0.3ln	0.5ln	0.5lΔn

過電流脫扣器：RMW16-630分為電磁式及熱一電磁式，可具接地保護；RMW16-2000、4000分為電磁式和熱-電磁式。
過載長延時動作特性

周圍空氣溫度℃	配電用
	l/lr		脫扣時間	狀態
+30（±2）	X	1.05	2h不脫扣	從冷態開始
	Y	1.3	1h不脫扣	從熱態開始
	3.00		可返回時間>8s	從冷態開始

周圍空氣溫度℃	保護電動機用
	l/lr		脫扣時間	狀態
+20（±2）	X	1.05	2h不脫扣	從冷態開始
	Y	1.2	1h不脫扣	從熱態開始
	1.5		<4min	從熱態開始
	7.20		可返回時間>4s	從冷態開始

分勵脫扣器，欠電壓脫扣器及操作電動機的額定電壓及所需功率

名稱	交流		直流		備注
	220V-230V	380V-400V	110V	220V
欠電壓脫扣器	40	10	-	-	220V與230V通用 380V與400V通用
分勵脫扣器	180	187	100	100
操作電動機	175	175	175	175	用于630A及以下
	200	200	200	200	用于2000A
	315	315	315	315	用于4000A
操作電磁鐵	2000	2500	2000	2000	用于630A及以下

操作循環次數

lnm	通電操作次數n1	不通電操作次數n2	總次數n1+n2	每小時操作循環次數
2000	500	4500	5000	30
4000	300	2700	3000	20
630	1000	9000	10000	60

輔助觸頭正常使用條件下的通斷能力

使用類別	接通			分斷			通斷操作循環次數和操作頻率
	l/le	U/Ue	COSФ或T0.95	l/le	U/Ue	COSФ或T0.95	操作次數	每小時操作次數	通斷時間
AC-15	10	1	0.3	10	1	0.3	6050	120	0.05
DC-13	1	1	300ms	1	1	300ms

輔助觸頭非正常使用條件下的通斷能力

使用類別	接通			分斷			通斷操作循環次數和操作頻率
	l/le	U/Ue	COSФ或T0.95	l/le	U/Ue	COSФ或T0.95	操作次數	每小時操作次數	通斷時間s
AC-15	10	1.1	0.3	110	1.1	0.3	10	120	0.05
DC-13	1.1	1.1	300ms	1.1	1.1	300ms

RMW16-630電動機合閘操作機構的控制線路

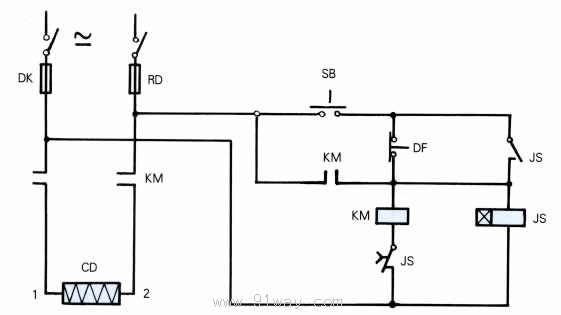

a 直流電氣控制原理圖	b 交流電氣控制原理圖
R-電阻	a-電動機定子繞組
XK-行程開關	M-電動機轉子繞組
K1.K2-小型繼電器	SB-按鈕（用戶自備）
	DF-輔助觸頭

RMW16-630 電磁鐵合閘的電氣控制原理圖

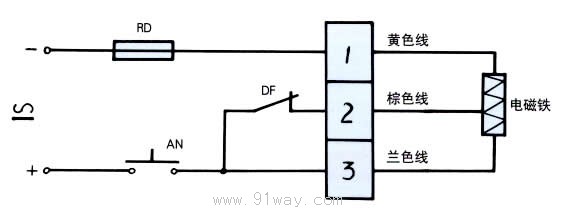

帶模塊電磁鐵的電氣控制原理圖


不帶模塊電磁鐵的電氣控制原理圖

DK 刀開關（用戶自備）	DF 斷路器的輔助觸頭，（保證電磁鐵操作機構在斷路器合閘后不再動作）
RD 熔斷器（用戶自備）
SB 起動按鈕（用戶自備）	JS 延時繼電器（用戶自備）通電后，常閉觸頭延時小于0.3秒釋放，以控制通電時間及防止自動重合閘。用戶可選用JS7-2A繼電器。

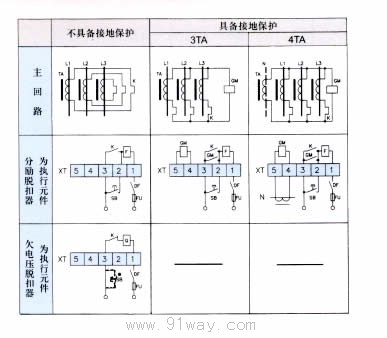

RMW16-2000、4000斷路器接線圖

	SB1-按鈕
	Ue-欠壓脫扣器電源；
	Q-欠電壓脫扣器
	TA-電流互感器；
	Us1-分勵脫扣器電源。
	F-分勵脫扣器。
	K1-熱繼電器。
	DF-輔助觸頭

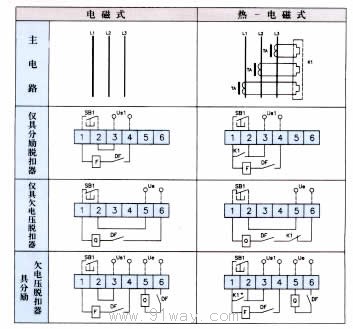

RMW16-630斷路器接線圖

	1. 斷路器接線端子號為1-15，使用時可根據具體規格按圖接線
	2.接線端子（XT）下方為用戶接線，若同時具備分勵它欠電壓脫扣器作為執行元件由用戶自行接線。
	3.用戶若自動斷軋斷路器應交實線部分斷一開，串入虛線部分閉按鈕SB。

附件及功能

欠電壓脫扣器		分勵壓脫扣器
	線路停電及電壓降為額定電壓35％以下時自動切斷路器，并在電壓恢復到85％才能合閘。     額定電壓：AC220V-230V AC380V-400V		人工或遠距離遙控合閘     額定電壓：AC220V-230V 380V-400V DC110V 220V

操作電動機		輔助開關
	操作電路器合閘 額定電壓：AC220V-230V 380V-400V DC110V 220V		電路轉換用 630A為三開三閉，2000A、4000A為五開五閉。

外形及安裝尺寸

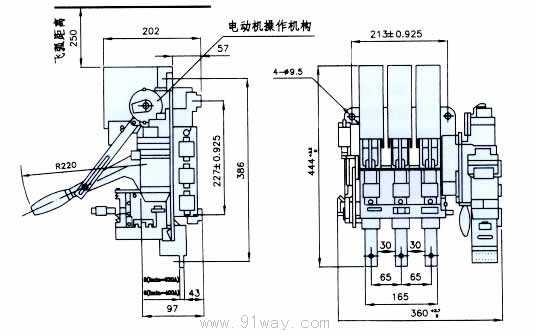

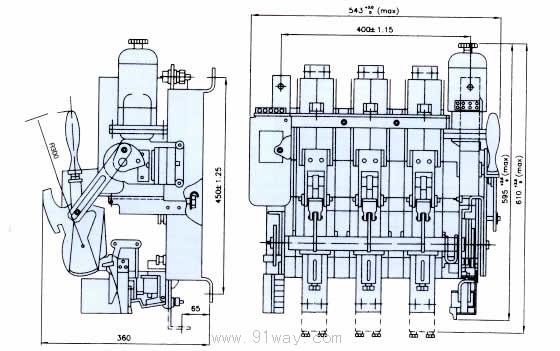

RMW16-630直接手動操作、電動機操作的外形尺寸圖

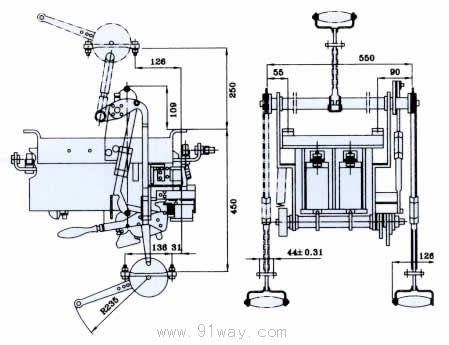

RMW16-630杠桿操作的外形尺寸圖

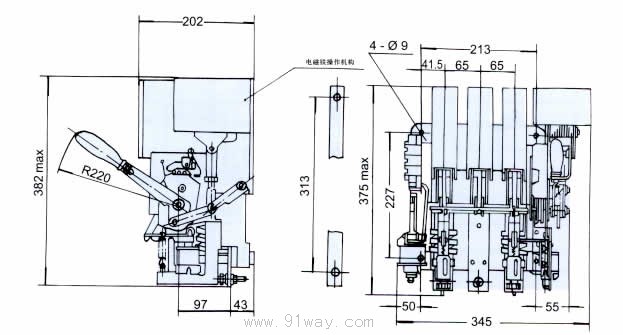

RMW16-630電磁式電磁鐵操作外形尺寸圖


RMW16-2000直接手柄操作及電動機操作的外形尺寸圖


RMW16-2000杠桿操作的外形尺寸圖

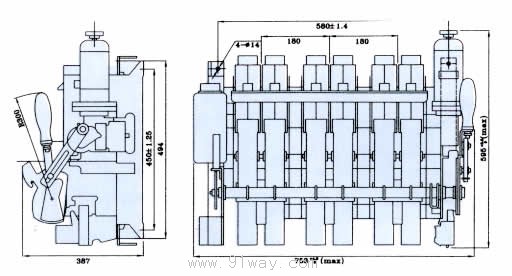

RMW16-2000斷路器的外形尺寸圖

RMW16系列萬能式斷路器
