Q61Y焊接式高壓硬密封球閥產品詳細說明：

Q61Y焊接式高壓硬密封球閥
耐高壓：壓力可達1.6Mpa-42Mpa ；Class：150-2500Lb
耐高溫：該球閥的閥座完全采用了美標閘閥的結構，因此溫度由閥體材料來決定。
無摩擦：該球閥在開啟時利用二塊式球體的優點，先水平收攏瞬間脫離閥座，然后再旋轉90度全開。

Q61Y焊接式高壓硬密封球閥金屬硬密封浮動球閥的特點：
1、閥座采用圓柱形彈簧加截的金屬硬密封結構， 能適應于較高溫度及各種粉塵與固體顆粒介質。
2 、采用下裝式閥桿、設置倒密封結構，確保填 料處可靠密封及防止閥桿脫出。
3、本身具有防火防靜電功能。
4、手柄與閥桿采用扁方型連接。也可根據需要加鎖定結構，防止誤操作。
5、該結構球閥應按規定流向使用。

Q61Y焊接式高壓硬密封球閥主要技術參數

試驗壓力 Mpa	公稱壓力 Mpa
	16.0	32.0
強度試驗	24.0	48.0
密封試驗	17.6	35.2
氣密試驗	0.5～0.7
工作溫度	-40℃～+80℃
適用介質	水、油品、氨、氮、氫等

焊接式高壓硬密封球閥主要零件材質

零件名稱	材料
閥體閥蓋	45
球體閥桿	2Cr13
雙頭螺栓	35CrMo
閥座	2Cr13
密封座	尼龍1010

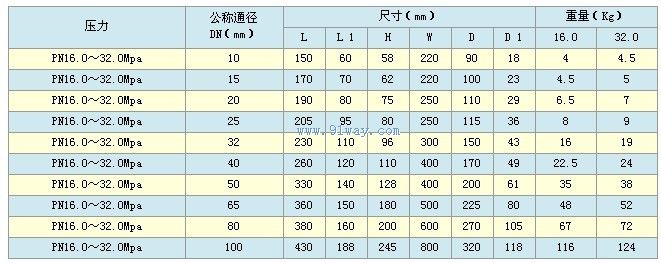

焊接式高壓硬密封球閥主要外型尺寸

Q61Y焊接式高壓硬密封球閥
