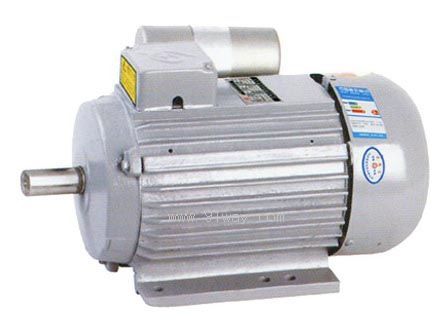

YC系列單值電容單相異步電動機產品詳細說明：

YC系列單值電容單相異步電動機具有國際上同類產品的優點，結構簡單，運行可靠，維修方便，技術指標優異，具有起轉矩大、過載能力強的特點，采用B級絕緣、外殼防護等級為IP44，冷卻方式為IC411，額定電壓為220V，額定頻率為50Hz，廣泛用于空氣壓縮機、水泵、洗衣機、冰箱、機械設備等。

YC系列規格表
型 號	功 率(W)	型 號	功 率(W)
YC6314	60	YC90S2	750
YC6324	90	YC90L2	1100
YC7114	120	YC100L1-4	1100
YC7124	180	YC100L2-4	1500
YC7112	180	YC100L1-2	1500
YC7122	250	YC100L1-2	2200
YC8014	250	YC112M-4	2200
YC8024	370	YC112M-2	3000
YC8012	370	YC132S-4	3000
YC8022	550	YC132M-4	3700
YC90S4	550	YC132S-2	3700
YC90L4	750	YC132M-2	5500

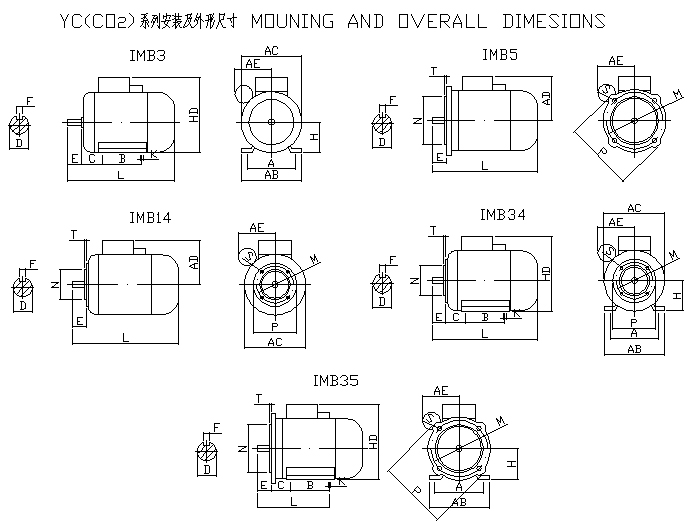

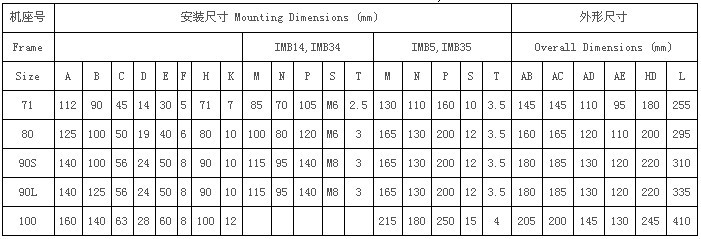

機座號	B5 安 裝 尺 寸 及 公 差																			外 形 尺 寸 Overall dimension
	D		E		F		G		M	N		P	R"		S			T		AC	AD	AE	L
	基本 尺寸	極限 偏差	基本 尺寸	極限 偏差	基本 尺寸	極限 偏差	基本 尺寸	極限 偏差	基本 尺寸	基本 尺寸	極限 偏差	基本 尺寸	基本 尺寸	極限 偏差	基本 尺寸	極限 偏差	位置度 公差	基本 尺寸	極限 偏差
63	14	+0.008	23	±0.31	4	0 -0.03	8.5	0 -0.1	115	95	+0.013 -0.009	140	0	±1.5	10	+0.36 0	Ø1.0	3	0 -0.12	130	100	-	250
71	14	+0.008 -0.003	30		5		11		130	110		160			10	+0.36 0		3.5		140	100	160	250
80	19	+0.009 -0.004	40		6		15.5		165	130	+0.014 -0.011	200			12	+0.43 0				155	110	200	290
90S	24		50		8	0 -0.036	20	0 -0.2				200								175	120	220	300
90L	24		50									200								175	120	220	325

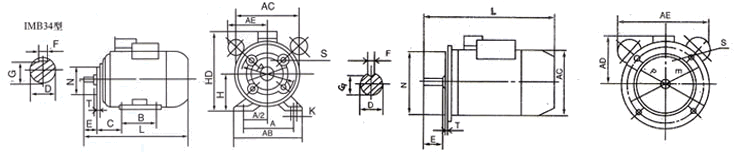

機 座 號	B34 安 裝 尺 寸 及 公 差																											外 形 尺 寸 Overall dimension
	A	A/2"		B	C		D		E		F		G		H		K		M	N		B	R		S	T		AB	AC	AE	HD	L
	基本 尺寸	基本 尺寸	極限 偏差	基本 尺寸	基本 尺寸	極限 偏差	基本 尺寸	極限 偏差	基本 尺寸	極限 偏差	基本 尺寸	極限 偏差	基本 尺寸	極限 偏差	基本 尺寸	極限 偏差	基本 尺寸	極限 偏差	基本 尺寸	基本 尺寸	極限 偏差	基本 尺寸	基本 尺寸	極限 偏差	基本 尺寸	基本 尺寸	極 限 偏 差
63	1 0 0	50		80	40		11		23		4		8.5		63		7		75	60		90	0		M5	2.5		130	130	-	165	230
71	1 1 2	56		90	45		14		30		5		11		71				85	70		105			M6			140	140	80	170	250
80	1 2 5	62.5		100	50		19		40		6		15		80		10		100	80		120			M6	3		155	155	100	190	290
90S	1 4 0	70			56		24		50		8		20		90				115	95		140			M8			175	175	110	210	300
90L				125																					M8			175	175	110	210	325

注:R為端蓋凸緣配合面至軸伸肩的尺寸。

YC系列單值電容單相異步電動機
