1、應用范圍
 JY-40系列電壓繼電器(以F簡稱繼電器)用于發電機、變壓器和輸電線路的繼電保護裝置中，作為過電壓保護或低電壓閉鎖的啟動元件。本產品由集成電路構成。具有極高準確度、返回系數。且功耗小，整定范圍寬，作為低電壓繼電器使用時，無振動，觸點粘連、脫軸現象。該繼電器采用數字撥碼開關進行整定、直觀方便，具有相當高的抗干擾能力和可靠性。產品分JY-40A、JY-40B、JY—40C三個系列繼電器的殼體，分別與DJ-100系列、DY—20C及DY-30系列電磁型電壓繼電器相同、并充分考慮了端子接線的對應關系。因此，可以方便地對已運行的DJ、DY系列電壓繼電器進行替換。

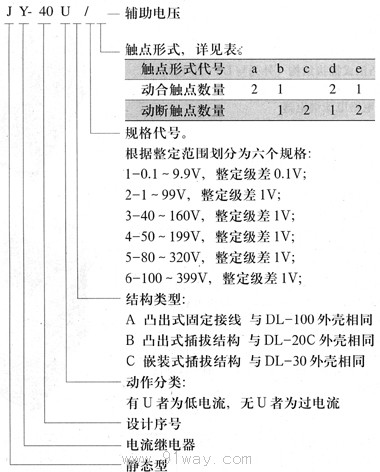

2、型號

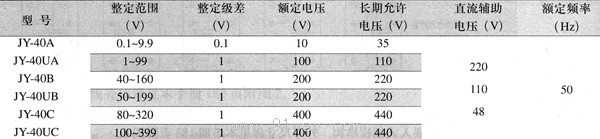

3.主要技術參數



整定值誤差：不大于2．5％。
動作值一致性：不大廠1％。
返回系數：過電壓繼，U器返回系數≥0．9(可根據用戶要求在0．85—1之間選扦)；低電壓繼電器返回系數≤1．15(可根據用戶要求在1．2—1之間選擇)。
動作時間：過電壓繼電器在1．1倍實測動作值的動作時間≤40ms；低電壓繼電器在0．5倍實測動作值的動作時間<40ms。
功率消耗：交流電路功耗不大廠O．5VA(在額定電壓100V)；直流回路功耗不大于4W。
觸點容量：在電壓不超過250V,電流不超過5A，時間常數為5+0．75ms的直流有感負荷中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下產品能可靠動作及返回5 x 104次。輸出觸點長期允許接通電流為5A。
介質強度：產品各導電端子連在一起，對外露的非帶電金屬部分或外殼之間，能承受2000V(有效值)50Hz交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。

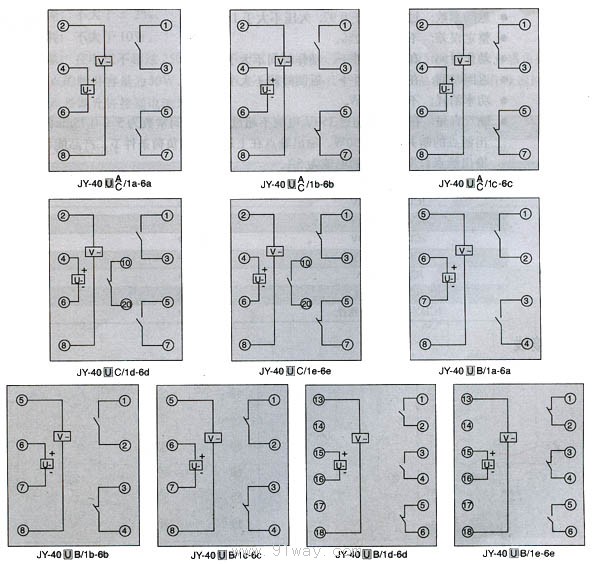

3.JY-40系列電壓繼電器內部接線



JY-40系列電壓繼電器
