DXN系列戶內高壓帶電顯示裝置產品詳細說明：

DXN系列戶內高壓帶電顯示裝置

2.2顯示裝置的分類
a.按額定電壓等級分為：3、6、10、27.5、35KV；
b.按傳感器使用環境條件分為：普通型、加強絕緣型（全工況型）；
c.按按感器結構及安裝尺寸分為：見表2；
d.按顯示器功能分為：T型、Q型；
e.按顯示器外型尺寸分為：Ⅰ型、Ⅱ型；見圖8、圖9；

2.3顯示裝置基本參數
顯示裝置的基本參數見表1

表1

項目名稱				單位	數據
傳感器	額定電壓			KV	3	6	10	20	27.5	35
	最高工作電壓Um				3.5	6.9	11.5	31.5	40.5
	額定頻率			Hz	50
	絕緣水平	工頻耐受電壓（有效值）	一次對二次對地	KV	25	32	42	65	80	100
		雷電沖擊耐受電壓（峰值）			40	60	75	125	185	185
		局部放電量		PC	≤10
	抗彎強度			KN	8
顯示器	氖燈啟輝電壓			KV	0.52	0.87	1.73	2.38	3.03
	閉鎖啟控電壓				1.95	3.90	6.50	13	17.88	22.75
	二次閉鎖電源電壓			V	220    -100

注：二次閉鎖電源電壓超出表1規定，由用戶與制造廠協商解決。

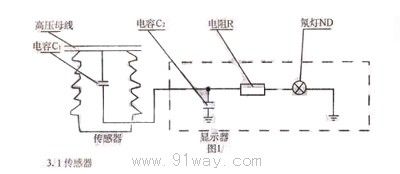

3、結構概述 顯示裝置的傳感器和顯示器經外接導線，聯成電容分壓回路（見圖1原理圖）

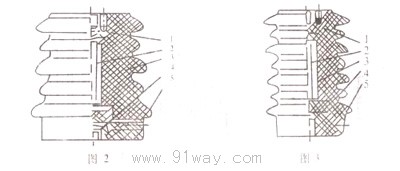

3.1傳感器     傳感器制成支柱絕緣子式，內埋設高強介電功能性材料制成芯棒式電容C1、其C1的一端經上法蘭與高壓母線連接，C1另一端由傳感器下端（二次接線端）連接（見圖2），傳感器的外形結構根據配套要求，制成不同高度和各式傘裙（如圖4-7所示）。根據安裝要求，上法蘭制成有單螺孔、雙螺孔、四螺孔（具體孔徑、孔距、孔數見表2）。傳感器的外絕緣結構有以下二種： a.用高壓電瓷帛成的外絕緣套，中間埋設高壓電容C1，制成的傳感器其型號為CG1型（見圖2）。 b.用具有阻燃性，憎水性的SMC材料制成的外絕緣套與高壓電容C1，帛成的傳感器，其型號為CG3型（見圖3）。

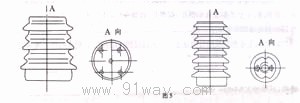

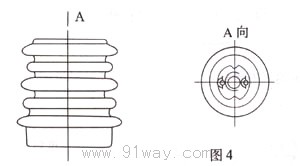

3.2顯示器     顯示器功能有：提示型和強制型。提示型有單顯示（即三只傳感器配一只顯示器，接線原理見圖10）和雙顯示（即三只傳感器配套二只顯示器、接線原理同單顯示），二只顯示器分別安裝在開關柜兩個不同側面。提示型氖燈不允許休止。強制型：它不但具備提示型的全部功能，而且利用抽壓信號控制電子開關，配合電磁鎖執行強制閉鎖。當三相回路只有一相帶電時，電磁鎖就不能解鎖。顯示器中的直鍵開關是作為氖燈工作與休止狀況選擇用。當氖燈處休止狀況時強帛閉鎖回路不得解鎖，（接線原理見圖11）。 注：Ⅰ型顯示器有提示型和強制閉鎖型兩種。 Ⅱ型顯示器僅有提示型、不具備強制閉鎖功能。 4、外型及安裝尺寸 4.1傳感器的外形及安裝尺寸見圖4-7所示及表2。
