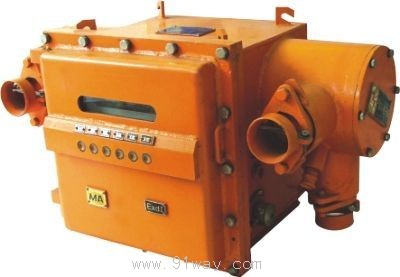

BXB4-800/1140(660)礦用隔爆型低壓保護箱產品詳細說明：

BXB4-800/1140(660)礦用隔爆型低壓保護箱型號及其含義




適用范圍及用途
BXB4-800/1140(660)礦用隔爆型低壓保護箱適用于具有沼氣和煤塵爆炸危險的煤礦井下，安裝在移動變電站的低壓側，可與我廠生產的BGP51-6KV、10KV礦用隔爆型高壓真空配電裝置配套使用，適合于315、500、630、800、1000、1250、1500、1600kVA等容量的干式變壓器及高壓配電裝置配套，能對供電線路和電器設備實現漏電、漏電閉鎖、短路、過載、過壓，欠壓等保護功能。該保護箱也可用于660V電壓系統。

主要特征
1、 本保護箱采用技術先進微電腦綜合保護器，提高了整個系統的可靠性數據采用中文顯示，直觀簡潔；
2、 低壓側故障跳高壓運行模式；
3、 大門與隔離開關之間設有可靠的電氣機械聯鎖；
4、 具有漏電、漏電閉鎖、短路、過載、過壓，欠壓等保護功能。

BXB4-800/1140(660)礦用隔爆型低壓保護箱主要技術參數：

額定工作電壓(Ve) 最高工作電壓 額定工作頻率 主回路額定電流(Ie) 支回路額定電流 (V) (V) (Hz) (A) (A)

1140、660 1200、690 50 500 300

1140、660 1200、690 50 630 315

1140、660 1200、690 50 800 400

保護功能	參數及整定
短路保護 過載保護 漏電保護 （單相） 欠壓保護 過壓保護 動作時間(S)	整定電流 Iz 1~10倍Ie 步長=1 整定電流 Iz 0.4~1.2倍Ie 步長=0.2 系統電壓 1140V 660V U>70%Ue U>125%Ue ≤1.05Iz ∞ 漏電電阻 20KΩ 11K U>70%Ue U>125%Ue 1.2Iz <120 閉鎖電阻 40KΩ 22K ≤0.1 ≤0.1 1.5Iz <60 閉鎖電阻 40KΩ 22K ≤0.1 ≤0.1 2Iz <20	動作時間（S） 1.2倍Ie t＜0.1 動作時間（S） 動作時間（S） 動作時間（S） ≤0.1 ≤0.1 ≤0.1 ≤0.1 6Iz 可返回時間>8
備注：以上所有保護的動作值誤差≤±5%
