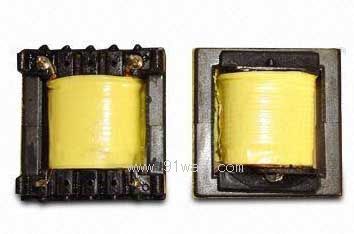

EPC型高頻變壓器產品詳細說明：

EPC型變壓器是為了適應超薄型開關電源而設計的一款高頻變壓器。它擁有扁型的鐵氧體磁芯，它的形狀能同時滿足電源變壓器高功率的要求和超薄體積的要求，同樣也能適應開關電源在溫升方面的要求，但對PCB板的要求會提高；它比EFD型變壓器在線包空間上有提高，同時EMI性能和漏感、輻射等參數均優于EFD型變壓器，其它性能接近于EE型和EC型變壓器。 EPC變壓器常用型號有EPC10，EPC13，EPC17，EPC19，EPC25，EPC30等

EPC型高頻變壓器外形尺寸及輸出功率。

序號	規格	外型尺寸mm			參考VA		重量
		A	B	C	f=50KHz	f=100KHz	參考值g
6	EPC-9.5	10	5.5	10	1.1	2.5	9
7	EPC-13	14	9	14	5	8	11
8	EPC-17	19	11	18	14	20	18
9	EPC-19	20	13	21	18	27	21
10	EPC-25	27	17	26	36	59	29
11	EPC-27	29	17	36	52	75	35
以上數據僅供參考。

隨著磁材特性和工作頻率的不同，最大輸出功率會有所不同，表中數據僅供參考。
測試條件1KHz/1V，耐壓AC2000V，絕緣電阻：DC500V ≥200MΩ。

主要適用于各種開關電源、電源適配器、有源音響、節能燈、冷陰極燈、3V-24V/DC電子整流器、12V-220V/AC電子整流器、電動車/摩托車/汽車防盜報警器、煙霧/煤氣報警器、家用防盜報警器、汽車霓虹燈、圣誕霓虹燈、霓虹冷光片、汽車照明燈、紫外燈、閃光燈、低壓燈、ADSL分離器、交換機、LED家用燈、紫外燈、車用倒車轉向蜂嗚器、電子喇叭，點火器，電蚊器、空氣凈化器、消毒器、健身器、電動工俱、儀器儀表、以及各種手機、MP3、MP4、電動剃須刀充電器、正、負離子發生器等等電子電器產品
