 產品名稱： BZX8038防爆控制箱(操作柱)(ⅡC)
型號規格： BZX8038防爆控制箱(操作柱)(ⅡC)
  放大圖片 放大圖片
產品類別： 常規產品 -- 特種電器 -- 防爆操作柱
分欄標簽
 參考價格： 廠價直銷
產品品牌： 國產
產品產地： 上海
分欄標簽
 可供數量： 批量
供貨周期： 現貨(或電詢)
標簽
產品詢價 在線交流
13901609058
郵件 91way@163.com
更多分享
分欄標簽

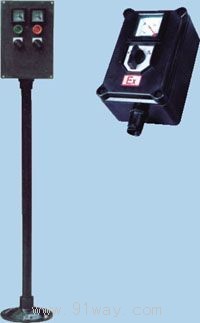

 產品簡介：
（點擊小圖查看大圖）
BZX8038防爆控制箱(操作柱)(ⅡC)產品詳細說明：
BZX8038防爆控制箱(操作柱)(ⅡC)

1. 爆炸性氣體環境危險場所：1區、2區；
2. 可燃性氣體、蒸氣級別：ⅡA、ⅡB、ⅡC；
3. 溫度組別：T1~T6；
4. 戶內、戶外 (IP65)。
1. 外殼內裝隔爆型元件；
2. 外殼采用玻璃纖維增強不飽合聚脂樹脂壓制而成，具有外形美觀、耐腐蝕、抗靜電，耐沖擊及熱穩定性好等優良性能；
3. 隔爆型控制開關具有結構緊湊、可靠性好、體積小、通斷能力強、壽命長等優點；
4. 控制開關觸頭接觸型式和操作位置除表中所列品種外，還可根據用戶要求特殊選擇；
5. 元件排列組合可按用戶要求隨意組合；
6. 所有的堅固件都采用不銹鋼螺釘；
7. 電纜布線
8. 符合GB3836-2000、IEC60079, GB12476.1-2000、IEC61241標準要求。

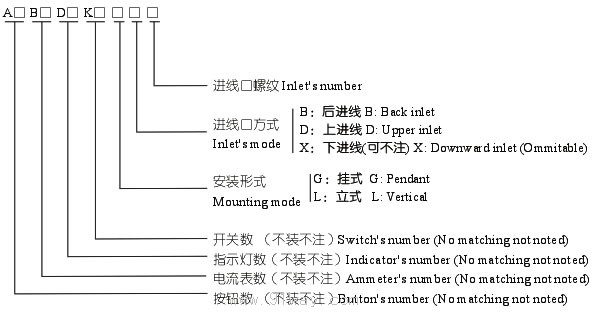

BZX8038防爆控制箱(操作柱)(ⅡC)選型說明

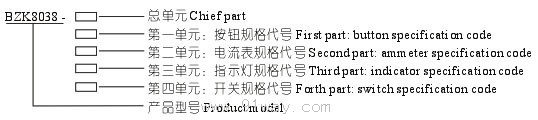

BZX8038防爆控制箱(操作柱)(ⅡC)型號說明1

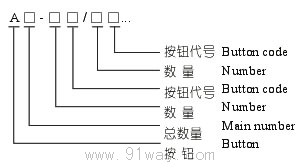

BZX8038防爆控制箱(操作柱)(ⅡC)型號說明2

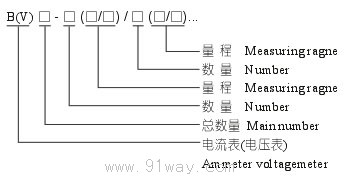

BZX8038防爆控制箱(操作柱)(ⅡC)型號說明3

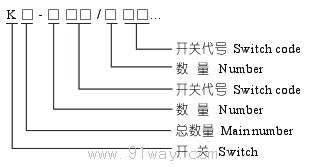

BZX8038防爆控制箱(操作柱)(ⅡC)型號說明4

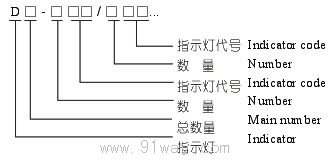

BZX8038防爆控制箱(操作柱)(ⅡC)型號說明5

開關
組合
符號
接觸圖
Chart of contact
等效開關
Equivalent switch
旋鈕位置(實線表示
定位,虛線表示自復位)
等效功能說明
A
功能接線均與雙按鈕相同，
自動復位。
B
功能與雙控鈕相同，起動自復位，
可帶鎖定裝置，將開關鎖定在停
止檔避免誤操作。
C
功能為2個帶常開觸點的按鈕，
自動復位，適合于高壓電機控
制電路，或采用A功能面板。
Button with 2 usually-open contacts
and auto-resetting. suitable for high-
voltage engine control circuit or
function panel A.
D
小功率電源開關。
Mini-power switch.
E
功能與三鈕相同，控制電機正反
轉用，正、反起起動位置自復位。
F
選擇開關，中間帶停止檔位。
G
相當于2個按扭和一個切換開關
裝于一軸，在起動與停止之前均
可輸出聯絡信號或監控信號。
H
多信號逐級傳送，方向任意旋轉。
Multi-signals transmit gradually
and conver

開關
組合符號
接觸圖
Chart of contact
等效開關
Equivalent switch
旋鈕位置(實線表示
定位,虛線表示自復位)
Rotary button’s
position, real line denotes
location broken line de-
notes auto-resetting
等效功能
說明
I
在H基礎上增加了總信號傳送功能。
J
二位進級、逐級切換。
Change-over gradually.
K
切換開關。
L
三極雙擲選擇開關。
M
自動、手動、起動三位置轉換
開關，起動自復位，起動后必
須經過停止檔位才能轉向自動檔位。
N
與M萬能結構略有不同，
起動后不經停止檔位置，直接轉向
自動檔次。
.

開關
組合符號
接觸圖
Chart of contact
等效開關
Equivalent switch
旋鈕位置(實線表示
定位,虛線表示自復位)
等效功
能說明
O
起動為雙觸點，起動自動復位。
可鎖定裝置，將開關鎖定在停止檔，
避免誤操作。
P
停止為雙觸點，可分別代替 A
和 C ，起停，自動復位。
Q
停止帶雙觸點，起動自復位，
可帶鎖定裝置，將開關鎖定在
鎖停止檔，避免誤操作。
.
R
起、停均帶雙觸點，起、停均自動
復位，同A萬能面板。
S
起停前先傳遞一個聯絡信息。
T
.
起動、停止均可帶鎖定裝置，
將開關鎖定在起動或停止檔，
避免誤操作，不自動復位。
U
為雙控選擇開關。
Double-control switch.Z
V
電壓換相測量轉換開關。

開關
組合符號
接觸圖
等效開關
旋鈕位置(實線表
示
定位,虛線
表示自復位)
等效功能說明
W
1個2常開自復位按扭，左右一樣。
X
為2個2常開觸點的自復位按扭。
Y
為帶4個常開觸點的自復位按鈕。
Z
電源程序開關，中間斷開，左右
均接近，可作消防開關。
A
用于起動，點動混合電路。
B
雙聯動開關。
C
 急停開關。


外形
Outline
方案外形圖
Outline of project
內裝元件
Inner element
型號
一個控制開關
請指定:開關代號(開關代號詳見P112～115)。
BZK8038-K1
K1-1□
“□”為元件代號(詳見P118)
訂貨時請注明

二組按鈕
請指定:按鈕頭的顏色和功能。
.
BZK8038-A2
A2-□□/□□
“□”為元件代號(詳見P125)
訂貨時請注明
一個控制開關
兩個指示燈(一紅一綠)
請指定：開關代號(開關代號詳見P112)。
BZK8038-D2K1
D2-□□/□□
K1-1□
“□”為元件代號(詳見P125,118)
訂貨時請注明
一個72型電流表(或一個電壓表)
一個控制開關
請指定：表量程、
開關代號(開關代號詳見P112)
BZK8038-B1K1
B1-□/□
K1-□
“□”為元件代號(詳見P118)
訂貨時請注明
一個72型電流表(或一個電壓表)
兩組按鈕
請指定：表量程。
BZK8038-K2
K2-1□/□
“□”為元件代號(詳見P125)
訂貨時請注明

外形
Outline
方案外形圖
Outline of project
內裝元件
Inner element
型號
Type

BZK8038-K2(二萬能)
兩個控制開關
請指示：開關代號(開關代號詳見p112)。
Two control switches
Please specify: switch code
(it to be seen Page112)
BZK8038-K2
k2-1□/1□
“□”為元件代號(詳見P118)
訂貨時請注明
"□" is element code
(see Page 118),
please noted when ordering

BZK8038-A3B1(三鈕一表)
一個電流表(或一個電壓表)
三組按鈕
請指定：表量程，按鈕的形式和功能。
one ammeter (or one voltmeter)
three buttons
please specify: meter’s measuring range,
button’s type and function.
BZK8038-A3B1
A3-□□/□□/□□
B1-1(□/□)
“□”為元件代號(詳見P125)
訂貨時請注明
"□" is element code
(see Page 125),
please noted when ordering

(兩燈兩鈕
兩萬能)BZK8038-A2D2K1
兩個批示燈(一紅一綠)
兩組按鈕，一個控制開關
請指定：指示燈的電壓，
開關代號(開關代號詳見P112)。
two indicators (one red one green)
two buttons, one control switch
please specify: indicator’s color and
voltage,
switch code (it to be seen page112)
BZK8038-A2D2K1
A2-□□/□□
D2-□□□/□□□
K1-1□
“□”為元件代號(詳見P125,118)
訂貨時請注明
"□" is element code
(see Page 125,118),
please noted when ordering

BZK8038-A6D3(六鈕三燈)
三個指示燈
六組按鈕
請指定：指示燈的顏色、電壓。
three indicators
six buttons
please specify: indicator color and
voltage.
BZK8038-A6D3
D6-□□/□□
A3-□□□/□□□
“□”為元件代號(詳見P125)
訂貨時請注明
"□" is element code
(see Page 125),
please noted when ordering

BZK8038-A4D2(四鈕兩燈)
二個指示燈
四組按鈕
請指定：指示燈的顏色、電壓。
Two indicators
Four buttons
Please specify: indicator’s color and
voltage.
BZK8038-A4D2
A4-□□/□□...
D2-□□□/□□□...
“□”為元件代號(詳見P125)
訂貨時請注明
"□" is element code
(see Page 125),
please noted when ordering


外形
Outline
方案外形圖
Outline of project
內裝元件
Inner element
型號
Type

BZK8038-A2B1D2
(兩燈兩鈕一表)
一個72型電流表(或一個電壓表)
兩個指示燈，兩組按鈕
請指定:表量程、指示燈的電壓。
One 72 type ammeter (voltmeter)
Two indicators, two buttons
Please specify: meter’s measuring range,
Indicator’s voltage.
BZK8038-A2B1D2
A2-□□/□□
B1-□/□
D2-□□□/□□□
“□”為元件代號(詳見P125)
訂貨時請注明
"□" is element code
(see Page 125),
please noted when ordering

BZK8038-B1D2K1(兩表一萬能)
一個72型電流表(或一個電壓表)
兩組按鈕，一個控制開關
請指定:表量程，
開關代號(開關代號詳見P112)
One 72 type ammeter (voltmeter)
Two indicators, one control switch
please specify: meter’s measuring range,
Switch code (it to be seen page112)
BZK8038-B1D2K1
B1-1(□/□)
D2-1□□/1□□
K1-1□
“□”為元件代號(詳見P125,118)
訂貨時請注明
"□" is element code
(see Page 125,118),
please noted when ordering

(兩鈕
一表一萬能)
BZK8038-A2B1K1
一個72型電流表(或一個電壓表)
兩組按鈕，一個控制開關
請指定：表量程、
開關代號(開關代號詳見P112)。
One 72 type ammeter (voltmeter)
Two indicators, one control switch
Please specify: meter’s measuring range,
Switch code (it to be seen Page112)
BZK8038-A2B1K1
A2-□□/□□
B1-1(□/□)
K1-1□
“□”為元件代號(詳見P125,118)
訂貨時請注明
"□" is element code
(see Page 125,118),
please noted when ordering

BZK8038-A4D4(四燈四鈕)
四個指示燈
四組按鈕
請指定：指示燈的顏色、電壓。
Four indicators
Four buttons
Please specify: indicator color and
voltage.
BZK8038-A4D4
A4-□□/□□...
D4-□□□/□□□...
“□”為元件代號(詳見P125)
訂貨時請注明
"□" is element code
(see Page 125),
please noted when ordering

BZK8038-A2B1D2K1
一個72型電流表(或一個電壓表)
兩個指示燈，兩組按鈕
請指定：表量程，指示燈電壓,
開關代號(開關代號詳見P112)
One 72 type ammeter (voltmeter)
Two indicators, Two indicators
Please specify: meter’s measuring range,
Switch code (it to be seen Page112)
BZK8038-A2B1D2K1
A2-□□/□□
B1-1(□/□)
D2-1□□/1□□
K1-1□□
“□”為元件代號(詳見P125,118)
訂貨時請注明
"□" is element code
(see Page 125,118),
please noted when ordering
BZX8038防爆控制箱(操作柱)(ⅡC)
