首頁 您的位置：您的位置：首頁 → 泵閥管件 → 閥門產品 → 襯氟閥 → H76F46雙瓣旋啟式襯氟止回閥
分欄標簽

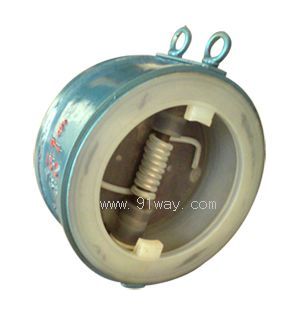

 產品名稱： H76F46雙瓣旋啟式襯氟止回閥
型號規格： H76F46雙瓣旋啟式襯氟止回閥
  放大圖片 放大圖片
產品類別： 常規產品 -- 泵閥管件 -- 襯氟閥
分欄標簽
 參考價格： 廠價直銷
產品品牌： 國產
產品產地： 上海
分欄標簽
 可供數量： 批量
供貨周期： 現貨(或電詢)
標簽
產品詢價 在線交流
13916950330
郵件 91way@163.com
更多分享
分欄標簽
 產品簡介：
（點擊小圖查看大圖）
H76F46雙瓣旋啟式襯氟止回閥產品詳細說明：
H76系列對夾雙瓣旋啟式止回閥主要尺寸及重量

公稱壓力
PN
MPa		 公稱通徑
DN
mm		 尺寸 重量
（Kg）		 配管法蘭（供參考）
L D D3 D2 螺栓孔中心圓直徑D1 螺栓數量 螺栓直徑d 螺栓長度L1
PN1.6MPa 100 73 162 108 102 6 180 8 M16 165
125 86 192 132 127 8 210 8 M16 180
150 98 218 160 152 13 240 8 M20 205
200 127 273 210 203 24 295 12 M20 235
250 146 329 266 254 37 355 12 M24 265
300 181 384 310 305 50 410 12 M24 305
350 184 444 355 350 76 470 16 M24 310
400 191 496 405 400 110 525 16 M27 330
450 203 556 455 450 135 585 20 M27 345
500 219 618 505 500 158 650 20 M30 370
600 222 732 605 600 300 770 20 M33 380
700 305 802 700 695 380 840 24 M33 470
800 305 912 800 796 560 950 24 M36 475
900 368 1012 903 898 640 1050 28 M36 545
1000 432 1126 1005 1000 900 1170 28 M39 620
1200 524 1340 1205 1200 1400 1390 32 M45 735
PN2.5MPa 50 60 108 56 51 2 125 4 M16 150
65 67 128 73 65 3 145 8 M16 160
80 73 142 88 80 4 160 8 M16 170
100 73 168 108 102 6 190 8 M20 180
125 86 194 132 127 8 220 8 M24 205
150 98 224 160 152 14 250 8 M24 220
200 127 284 210 203 27 310 12 M24 255
250 146 341 266 254 42 370 12 M27 285
300 181 401 310 305 54 430 16 M27 325
350 184 458 355 350 86 490 16 M30 340
400 191 515 405 400 120 550 16 M33 360
450 203 565 455 450 148 600 20 M33 375
500 219 622 505 500 165 660 20 M33 395
600 222 732 605 600 340 770 20 M36 410
700 305 831 700 695 400 875 24 M39 500
800 305 942 800 796 580 990 24 M45 520
900 368 1040 903 898 660 1090 28 M45 590
1000 432 1155 1005 1000 960 1210 28 M52 675
1200 524 1365 1205 1200 1440 1420 32 M52 790


H76F46雙瓣旋啟式襯氟止回閥

H76F46雙瓣旋啟式襯氟止回閥
