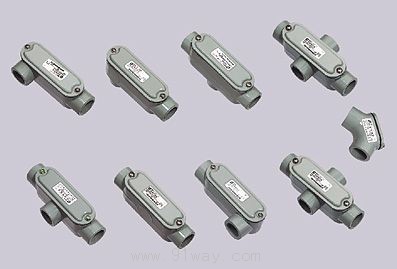

BCH防爆穿線盒產品詳細說明：

BCH防爆穿線盒適用范圍：
1. 爆炸性氣體環境危險場所：1區、2區；
2. 可燃性氣體、蒸氣級別：ⅡA、ⅡB、ⅡC；
3. 溫度組別：T1~T6；
4. 戶內、戶外(IP65)；
5. 防爆標志：ExeⅡ；
6. 防腐等級：WF1、WF2。

BCH防爆穿線盒產品特點：
1. 鑄鋁合金壓鑄外殼，表面噴塑；
2. 需要變徑，可根據要求特制；
3. 鋼管布線。

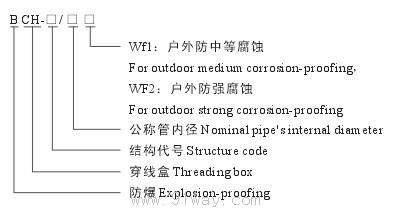

型號含義：

型號 Model	管內徑 Pipe’s internal diameter(mm)	管螺紋 Pipe’s thread	外形圖 Outline chart	外形尺寸 Outline dimension(mm)
				長 Long	寬 Wide	高 High
BCH-A/□	15	G1/2		119	33	45.5
	20	G3/4		145	37	51.5
	25	G1		166	44	60.5
	32	G11/4		171	54	71
	40	G11/2		189	60	77
	50	G2		222	73	90
	70	G11/2		246	86	104
	80	G3		262	102	120
BCH-B/□	15	G1/2		119	46	45.5
	20	G3/4		145	54	51.5
	25	G1		166	63	60.5
	32	G11/4		177	77	71
	40	G11/2		189	83	77
	50	G2		222	99.5	90
	70	G21/2		248	121	104
	80	G3		282	137	120

型號 Model	管內徑 Pipe’s internal diameter(mm)	管螺紋 Pipe’s thread	外形圖 Outline chart	外形尺寸 Outline dimension(mm)
				長 Long	寬 Wide	高 High
BCH-C/□	15	G1/2		119	62.5	45.5
	20	G3/4		145	72.5	51.5
	25	G1		166	85	60.5
	32	G11/4		177	100	71
	40	G11/2		189	106	77
	50	G2		222	126	90
	70	G21/2		246	156	101
	80	G3		282	172	120
BCH-D/□	15	G1/2		108	46	45.5
	20	G3/4		131	54	51.5
	25	G1		151	63	60.5
	32	G11/4		163.5	79	71
	40	G11/2		175.5	85	77
	50	G2		205.5	101	90
	70	G21/2		211	121	104
	80	G3		247	137	120
BCH-E/□	15	G1/2		108	46	45.5
	20	G3/4		131	54	51.5
	25	G1		151	63	60.5
	32	G11/4		163.5	79	71
	40	G11/2		175.5	85	77
	50	G2		205.5	101	90
	70	G21/2		211	121	104
	80	G3		247	137	120
BCH-F/□	15	G1/2		108	33	59.5
	20	G3/4		131	37	65.5
	25	G1		151	44	78.5
	32	G11/4		163.5	54	96
	40	G11/2		175.5	60	102
	50	G2		205.5	73	118
	70	G21/2		21	86	139
	80	G3		247	102	155
BCH-G/□	15	G1/2		119	33	59.5
	20	G3/4		145	37	65.5
	25	G1		166	44	78.5
	32	G11/4		177	54	96
	40	G11/2		189	60	102
	50	G2		222	73	118
	70	G21/2		246	86	139
	80	G3		282	102	155
BCH-H/□	15	G1/2		78	28	52
	20	G3/4		89	35	54
	25	G1		109	42	64
	32	G11/4		120	51	77
	40	G11/2		130	57	82
	50	G2		161	69	95
	70	G21/2		246	86	139
	80	G3		282	102	155
