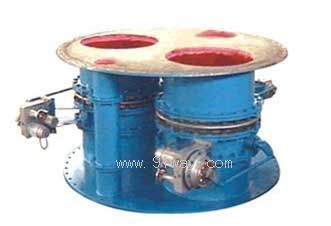

TYFZ型蝶閥式調壓閥組產品詳細說明：

概述：
TYFZ型煤氣調壓閥組適用于煉鐵廠高爐系統，通過對氣體介質流量調節來保證爐頂壓力穩定在一定范圍內。安裝于除塵裝置（濕式除塵或干式除塵）之后的凈煤氣管道上。也適用于其它需要能過流量，壓力調節保持穩定生產的氣體介質管路系統。

特點及用途：
TYFZ型煤氣調壓組由ZAJW-1型自動調節蝶閥及常通管組成。在使用中一般用一臺ZAJW-1型自動調節蝶閥通過DDZ型電動單元組合儀表進行自動控制，其余二臺（或三臺）ZAJUW-1型自動調節蝶閥由閥門配制的電動執行器通過儀表盤上的手動操作器制進行粗調，以達到對系統流量的壓力之調節，TYFZ型煤氣調奪閥組適用于高爐系統及其它需要通過流量。壓力調節保持穩定生產的系統。本閥組安裝水平管道上時無方向要求，但常通管應置于閥組下方，以保證在系統溫度下降時冷凝水的排出，安裝在垂直管道上時應考慮電動執行器的工作位置。

主要零件材料

零件名稱	閥體	蝶板	閥桿	連接筒	大小法蘭	密封墊
材料	碳素鋼	碳素鋼	合金鋼	碳素鋼	碳素鋼	石棉橡膠

技術性能

閥組型號	介質溫度℃	介質壓力MPa	介質流量m3/h	閥門轉角	備注
TYFZ-10	≤350	-0.05	-30000	0-9°
TYFZ-30	″	-0.07	48000-58000	0-9°
TYFZ-38	″	-0.07	68000-85000	0-9°
TYFZ-65	″	-0.1	111000-130000	0-9°
TYFZ-75	″	-0.15	137000-157000	0-9°
TYFZ-90	″	-0.2	170000	0-9°
TYFZ-100	″	-0.2	187000	0-9°
TYFZ-125	″	-0.25	205000	0-9°
TYFZ-135	″	-0.25	250500	0-9°

性能參數

DN	電動執行機構		電源電壓、輸入信號電流	單程（90℃）啟動時間
	型號	輸出力矩
250	DKJ-210或DJK-210Q	100N.m	DDZ-Ⅱ型 0-10mA DDZ-Ⅲ型 4-20mA 220V.AC	25
300				25
350	DKJ-310或DJK-310Q	250N.m
400				25
450
600	DKJ-410或DJK-410Q	600N.m		25
700
800	DKJ-510或DJK-510Q	1600N.m
900				25
