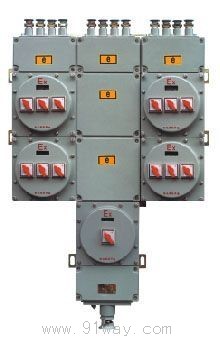

FBX(M/D)粉塵防爆(照明/動力)配電箱(DIP)產品詳細說明：

FBX(M/D)粉塵防爆(照明/動力)配電箱(DIP)適用范圍：

1. 可燃性粉塵危險場所：20區、21區、22區；
2. 導電性或非導電性粉塵環境。

產品特點：

1. 鑄鋁合金壓鑄外殼，表面噴塑；
2. 總電路電源線用銅母線排，支路輸出端用接線端子；
3. 內裝C45N(照明用)或C45AD(動力用)高分斷小型斷路器或漏電斷路器及指示燈，具有過載及短路保護功能；
4. 采用模塊結構，任意組合各種形式，各種回路可以自由選擇；
5. 鋼管或電纜布線;
6. 符合GB3836-2000、IEC60079, GB12476.1-2000、IEC61241標準要求。

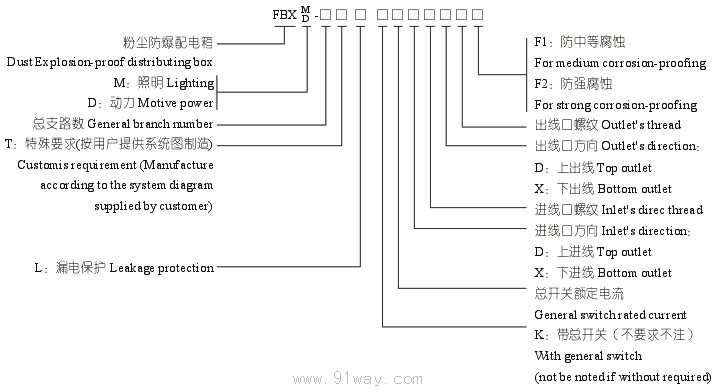

FBX(M/D)粉塵防爆(照明/動力)配電箱(DIP)型號含義：

技術參數：

型號 Model	回路數 Loop's number	額定電壓 Rated voltage (V)	主回路額定電流 Main loop's rated current (A)	支路額定電流 Branch rated current (A)
FBX	不限制 No restrict	380/220	60, 100, 250	1, 3, 5, 10, 15, 20, 25, 60

防爆標志 Explosion- proofing maker	最高表面溫度 Maximum surface temperature (℃)	防護等級 Protection category	防腐等級 Corrosion- proofing grade	進線口螺紋/電纜外徑 Inlet's thread/Cable's outside diameter (mm)	出線口螺紋/電纜外徑 Outlet's thread/Cable's outside diameter (mm)
DIPB20TBT6	85	IP54	F1, F2	G11/4/Φ15~Φ22, G11/2/Φ20~Φ26	G3/4/Φ10~Φ15, G1/Φ12~Φ18

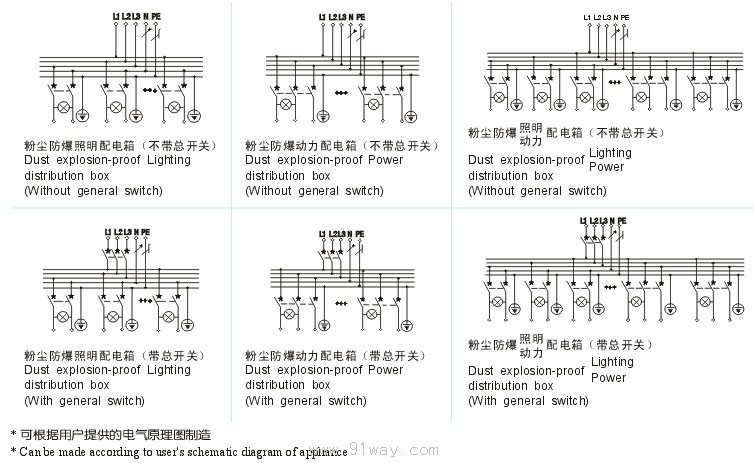

FBX(M/D)粉塵防爆(照明/動力)配電箱(DIP)電氣原理圖：

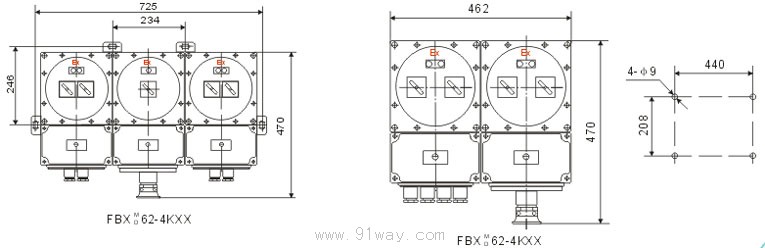

外型尺寸圖：


FBX(M/D)粉塵防爆(照明/動力)配電箱(DIP)
