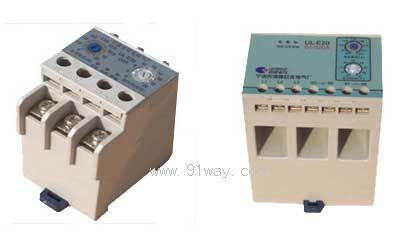

UL-E20系列電機保護器產品詳細說明：

UL-E20系列電機保護器具有對稱性故障 ( 如過載、過流、堵轉 ) 及非對稱性故障( 如各種斷相、電流不平衡、相間短路、匝間短路等 ) 以及相序、過壓、欠壓保護。

該電機保護器具有結構簡單、功能齊全、精度高、動作可靠、使用方便、體積小的特點，是理想的熱繼電器取代產品，特別適合于工作環境惡劣、電網質量較差的場合。

規格及技術參數
UL-E20系列電機保護器型號命名方式


* 基本功能不具有相序保護及過壓、欠壓保護。
技術參數

規格	5	20	80	320
技術參數
電流調整范圍(A)	1-5	4-20	16-80	64-320
適用電機功率(380v)	0.5-2.5	2-10	8-40	32-160
起動延時時間	2-20		4-40
安裝方式	卡軌		卡軌
外型尺寸	44(W)X63(D)X86(H)		88(W)X60(D)X115(H)
主回路接線方式	壓線式		穿蕊式(20X32)
輸出控制端子在COSØ=0.4AC380V時	常開(97、98)2A 常閉(97、98)2A		常開(97、98)3A 常閉(97、98)3A
功 　　耗	不大于0.5W		不大于1W
復位方式	斷電復位		斷電復位或手動復位

性能指標
1、保護功能 : 斷相、過載、過流、堵轉、三相電流不平衡、相序、過壓欠壓。
2、過電流動作特性 : 按反時限脫扣。
3、電流整定誤差 : ≤± 5%
4、適用頻率 :45~65Hz
5、斷相動作時間 :2s
6、相序保護動作時間 :0.1s
7、過壓、欠壓保護 :380V - 20% ≤ U ≤ 380V+10%
8、不平衡保護 : 不平衡度≥ 50% ± 10 時 , 動作時間 2s ；三相電流不平衡度 =[( 最大電流值 - 最小電流值)/ 最大電流值 ] × 100%
9、復位時間：20分
10、環境溫度 : - 40 ℃ ~+60 ℃
11、環境濕度 : ≤ 90%(25 ℃ )
12、工作電源電壓 :AC380V 三相

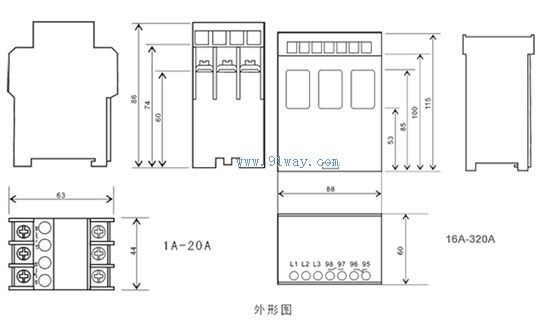

UL-E20系列電機保護器外形尺寸：
