1　SQP-6型欠頻率繼電器用途
a． 按電網頻率自動切除部分用戶負荷；
b． 在互聯系統中按頻率自動解列；
c． 為確保大型汽輪發電機安全或保證對重要用戶供電，在電網頻率降低時，使發電機組從系統解列；
d． 用于其他進行工頻控制的工業部門。
2　結構與工作原理

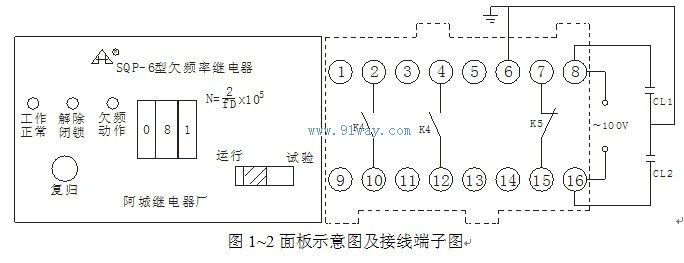

繼電器采用JK－2殼體，外形尺寸、背后端子及安裝開孔圖見附錄。面板示意圖見圖1。接線端子圖見圖2。

3　SQP-6型欠頻率繼電器技術要求
1．額定值為100V，50Hz。
2．頻率整定值誤差不大于±0.0125Hz。
3．頻率整定值范圍為45~49.5Hz，最小頻率整定級差為0.0125Hz。
4．欠頻動作返回系數不大于1.002，最大返回時間不大于60ms。
5．設有工作正常(監視)級，當電網頻率在51Hz以下且繼電器內部主回路正常時，工作正常級指示燈發出顯示；若繼電器內部主回路出現故障時，該指示燈熄滅(繼電器的主回路見前面工作原理敘述)。
6．設有兩擋解除閉鎖級，第一擋為49.5Hz，第二擋為49.26Hz。當電網頻率低于解除閉鎖級所選定的頻率定值時，解除閉鎖指示燈亮，表示允許繼電器欠頻動作回路動作；當電網頻率高于閉鎖級所選定的頻率值時，該燈熄滅，表示閉鎖住欠頻動作回路的出口，防止繼電器在電網頻率正常時由于欠頻動作出口三極管擊穿等故障引起的誤動。
7．有滑差閉鎖電路，其整定公式為df/dt=K(Hz/s)。式中df為解除閉鎖級與欠頻動作級的頻率整定值之差，dt有八擋，分別為0.01、0.02、0.04、0.08、0.1、0.2、0.4、0.8，dt采用脈沖計數電路，K(Hz/s)根據電網情況選定。
8．設有一個欠頻動作級，欠頻動作頻率整定公式為N=2/fD×100000，式中fD為整定頻率，N為指輪開關整定值，采用三位指輪開關進行整定。欠頻動作有兩副用于220V直流回路的觸點，每副觸點容量為30W。
9．欠頻動作回路帶有延時，其延時部分采用脈沖計數電路，延時(t)共設九檔，分別為0.08、0.1、0.15、0.2、0.3、0.5、15、20、25s。用戶根據需要通過開關進行選擇。
10．繼電器輸入端電壓工作范圍為交流60~120V，60V以下(約55V左右)自動進行低電壓閉鎖。
11．環境溫度影響　在額定電壓下，當環境溫度在－10~50℃范圍內變化時，繼電器任意整定點動作頻率值與基準條件下下動作頻率值之差不大于±0.025Hz。
12．繼電器內部為6、12、24V直流穩壓電源，由輸入電壓信號整流穩壓得到。正常功耗不大于3.5VA，不需另外電源。
13．內部設有低頻試驗信號，運行中可手動開關對繼電器進行傳動試驗。試驗前先解開屏后跳閘回路壓板，以防誤切負荷。
14．繼電器設有中央信號觸點，觸點容量為直流220V、30W。當繼電器主回路出現故障、欠頻動作回路出現故障及出現滑差閉鎖情況時，可以通過中央信號觸點報警。
15．不受電網高次諧波的影響。
16．高頻干擾　繼電器在動作臨界狀態下，所有輸入和輸出回路用2.5kV高頻在誤差振蕩波做共態干擾試驗，交流輸入回路用1kV高頻衰減振蕩波做磺態干擾試驗，均不應誤動或拒動。

SQP-6型欠頻率繼電器
