ZBZ-1型轉子兩點接地保護裝置產品詳細說明：

ZBZ-1型轉子兩點接地甕中捉鱉裝置適用于同步發電機直流磁回路(轉子回路)兩點接地的保護。
2、結構和動作原理

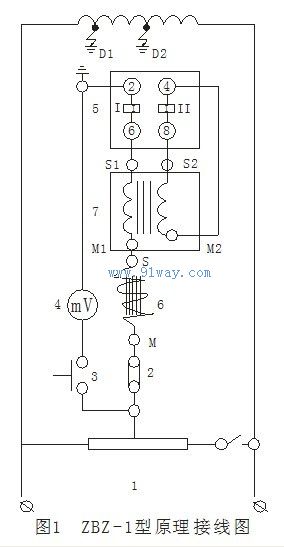

原理接線見圖1，主要由ZBZ－1型接地(電磁式瞬時動作)繼電器5(內部接線見圖2)，附件FY－1型抗流線圈6和FY－1/B變流器7等構成。圖1中其他元件是在組屏時配置，為說明其工作原理給出。
當發電機勵磁回路發生一點接地故障時，由于不構成故障電流回路，對發電機的運行不立即造成威脅，在采取反措同時，還可繼續運行。如發生兩點接地故障則不然，一部分勵磁線圈被短接，甚至引起火災。為此，在電機勵磁回路發生一點接地后，應立即投入兩點接地保護。
該保護裝置系采用直流電橋平衡原理構成的。
在發電機勵磁線圈滑環引出線上接入分壓器1，裝置就在1的滑動觸頭與地之間。當勵磁線圈產生一點(設為D1)接地進，則形成以分壓器1的滑動觸點與接地點為對角線的四臂電橋。按電橋平衡原理，四個臂間的阻值關系為R1·R4=R2·R3。因此，當勵磁回路發生一點接地時(在測量勵磁電路對地絕緣電阻過程中)，應即投入保護裝置，即合S，斷開連接片2，合按鈕3，調整分壓器1的滑動觸頭，改變其兩側阻值，設R3、R4，直至毫伏表4指示為零，此時“電橋”處于平衡狀態。瞬時繼電器5的線圈I內無電流。此后打開按鈕3，接通連接片2。使裝置處于準備動作。
當勵磁回路又有一點接地時，接地點設為D2，便成為兩點接地故障。由圖1可知，D1、D2之間的勵磁線圈被短路，一臂的阻抗減少，“電橋”失去平衡，繼電器與線圈中就有電流流過。如果該電流大于繼電器5的動作電流，保護裝置動作，切除發電機。

由于發電機轉子與定子導磁體之間的氣隙并不均勻，勵磁線圈各部分的磁通會因轉子旋轉而產生波動，并隨著氣隙的增減變化在勵磁線圈中感應出脈動的交流電勢。因此，在投入保護裝置后，繼電器5的線圈1內會產生交流電流。如該電流大于繼電器5的動作電流，保護裝置就會誤動作。為了減小這一交流電流對保護裝置的影響，在“電橋”的對角線上，即與繼電器“5”的線圈I串聯抗流線圈“6”和變化為1的補償電流一互感器“7”。電流互感器的初級繞組與繼電器線圈I串聯，次級繞組接入“5”的線圈II。當交流電流通過“電橋”對角線時，互感器的次級回路產生的磁通與線圈I中產生的交流磁通分量，方向相反，數值相等，因而大降低了繼電器順交流電流下的靈敏度。由于抗流線圈與補償電流互感器初級繞組的直流電阻很小，互感器也不能傳變直流電流，它們對故障時直流電流的影響也很小。

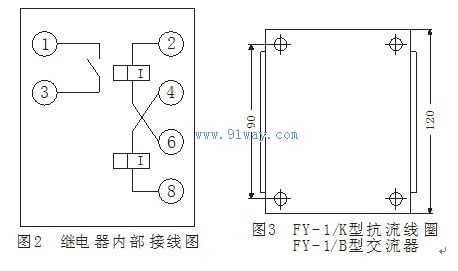

繼電器5的內部接線圖見圖2，外形及安裝尺寸見本手冊附錄中HK－01型殼體，
附件抗流線圈和變流器無底座和外殼，可直接安裝在敵探繼電器的屏板的后面，其外形及安裝開孔尺寸見圖3。

3、ZBZ-1型轉子兩點接地保護裝置技術數據見表1

型號名稱	技術數據	分質 強度	結構
ZBZ－1繼電器	動作電流：DC70±m(xù)A，每個線圈 返回系數：≥0.5 動作時間：0.25s，1.2倍動作電流時 觸點容量：DC ≤250V，≤0.5A，τ=0.5±0.75,50W AC 250VA	50Hz 2kV 1min	采用 HK－01a HK－01b
FY－1/K抗流線圈	直流電阻：8.5Ω 阻　　抗：5kΩ，當f=50Hz，1=0.04A時
FY－1/B變流器	變比：1 誤差：±3%，當電流不超過0.2A時
