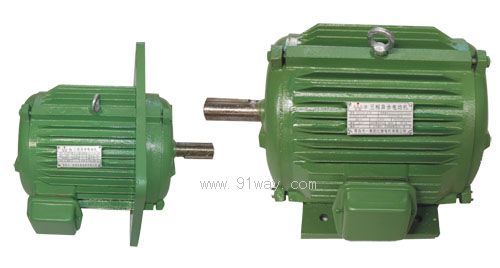

F03系列紡織三相異步電動機產品詳細說明：

FO3系列三相異步電動機適用于棉、毛、麻、絲及化學纖維等各種紡織機械。
FO3系列三相異步電動機的額定是以連續工作制（S1）為基準的連續定額，采用B級絕緣。外殼防護等級為IP44，冷卻方法為IC410。
FO3系列三相異步電動機的定額頻率為50HZ，額定電壓為380V，除FO3-41-4/16電動機中4極采用△接法外，其余均采用Y接法，用戶有特殊要求時，也可制造不同頻率、電壓的電動機。

F03系列紡織三相異步電動機安裝形式及外形尺寸

機座號

安裝尺寸Mounting sizes(mm)

外形尺寸Overall dimensions(mm)

A

B

C

D

E

F

G

H

K

HC

L

AD

AC

AB

FQ1-72A-4

300

185

32

35

65

10

30

15

180

401

FQ1-72-4

FQ1-72-6

FQ1-74-4

主要規格及技術參數

型號l	功率	額定轉速 (r/min)	效率(%)	功率因數 (cosΦ)	堵轉轉矩/ 額定轉矩	最大轉矩/ 額定轉矩	堵轉電流/ 額定電流
FQ3-40-4/12	0.75/0.37	1420/470	78/54	0.8/0.5	1.6/1.4	2.2/1.8	8/5.5
FQ3-41-4/12	1.1/0.6	1420/470	76/68	0.82/0.57	1/1		7/5.5
FQ3-41-4/16	0.75/0.37	1420/350	76/51	0.725/0.37	1.6/1.2		8/5.5
FQ3-41-4	1.1	1445	85	0.82	2	2.2	7.5
FQ3-42-4	1.5	1450	83	0.81	2	2.2	8

機座帶底腳、端蓋上無凸緣的電動機(IMB3)

安裝尺寸及公差
A	A/2	B	C	D	E	F	G	H	K
216±0.70	108±0.50	140±0.70	89±2.0	32	80±0.37	10	27.5	132	12
外形尺寸
AB		AC		AD		HD		L
275		270		187		315		397
