CL20A型金屬化聚酯膜介質直流固定電容器產品詳細說明：

CL20A型金屬化聚酯膜介質直流固定電容器以聚酯膜為介質，真空蒸發金屬化層作電極，聚酯壓敏膠帶包裹，環氧樹脂灌封，軸向引出結構。
體積小，重量輕，優異的自愈性能。
用于直流或脈動電路中，特別適用于各種電子儀器和電子設備及軍用整機等。
技術與性能指標
詳細規范：GB7334-87
氣候類別：55/085/21
電容量允許偏差：±5%(J);±10%(K)
損耗角正切：≤0.01（1KHz）
絕緣電阻：

UR>100V		UR≤100V
CR≤0.33μF	≥7500MΩ	CR≤0.33μF	≥3750MΩ
CR>0.33μF	≥2500S	CR>0.33μF	≥1250S

耐電壓：1.4UR(2S)
壽命試驗：
①. 試驗條件
試驗溫度：85℃
施加電壓：1.25UR
試驗時間：1000h

②.試驗后性能
電容量變化：△C/C≤8%
損耗角正切贈量：CR≤1μF ≤0.005
CR>1μF ≤0.003

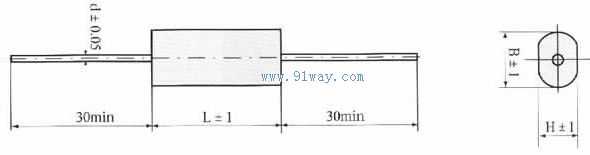

CL20A型金屬化聚酯膜介質直流固定電容器額定電壓、標稱電容量與尺寸

額定電壓	100V				250V(160V)				400V				630V
外形尺寸mm	L	B	H	d	L	B	H	d	L	B	H	d	L	B	H	d
標稱電容量μF
0.01									15	6	3.5	0.5	15	7	4	0.5
0.015									15	7	4	0.5	15	8	5	0.5
0.022									15	7	4.5	0.5	15	9	6	0.5
0.033									15	8.5	6	0.6	15	10.5	7.5	0.6
0.047					15	6	3.5	0.6	15	10.5	7.5	0.6	20	8.5	5.5	0.6
0.068					15	7	4	0.6	20	8.5	5.5	0.6	20	10	6.5	0.6
0.1	15	6.5	4	0.6	15	8	5	0.6	20	10	6.5	0.6	20	10	6.5	0.6
0.15	15	6.5	4	0.6	15	9.5	6	0.6	20	12	7.5	0.6	27	11.5	6.5	0.8
0.22	15	7	4.5	0.6	15	10.5	7.5	0.6	27	11.5	7.5	0.6	27	12	8	0.8
0.33	15	9	5	0.6	20	9.5	6.5	0.6	27	13	8.5	0.8	27	16	9.5	0.8
0.47	15	10.5	6.5	0.6	20	11	8	0.8	27	15	10	0.8	37.5	15	8.5	0.8
0.68	20	0.95	5.5	0.6	27	12.5	9.5	0.8	27	18	11.5	0.8	37.5	15	8.5	0.8
1	20	11	7	0.8	27	13	8	0.8	37.5	17	11	0.8	43.5	20	10.5	0.8
1.5	20	12.5	8.5	0.8	27	15	10	0.8	37.5	20	13.5	0.8	43.5	26	11.5	0.8
2.2	27	12.5	8	0.8	34	15.5	11	0.8	43.5	22	14.5	0.8	43.5	29	15	0.8
3.3	27	14.5	10	0.8	34	19.5	13	0.8	43.5	27	17.5	0.8
4.7	34	16.5	10.5	0.8	37.5	21	13.5	0.5	43.5	34.5	19.5	0.8
6.8	34	17.5	11.5	0.8	37.5	25	16	0.8
10	34	20.5	14.5	0.8	43.5	30	15.5	0.8
