Q144-RZC交流電流電壓表產品詳細說明：

Q144-RZC交流電流電壓表特點：
Q144-RZC交流電流電壓表測量交流電壓和交流電流的有效值。

特性： 精度：1.5級
環境溫度范圍：-25℃- +55℃
外殼防護：按IP42/52
耐振動：0.7g
前面板尺寸：96x96mm,72x72mm,144x144mm,48x48mm三種
儀表偏轉角：90° 240°
儀表標度尺：白色底黑色刻度如需設定值可劃紅線。
儀表安裝：用二個對角支架固定

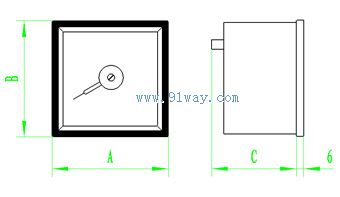

產品型號	展開角	外型尺寸(A×B×C)	開孔尺寸	重量	備注
Q144-RZC	240°	144×144×80	138+0.5×138+0.5	1.25

測量范圍：見下表

V	經電壓互感器PT接入次級電壓100V		經電流互感器PT接入次級電流5A
0-50	V	KV	A	A	KA
0-75	0-450 (380/100V)	0-3(3K/100V)	0-0.5	0-10	0-1
0-100		0-3.6(3K/100)	0-1	0-20	0-1.5
0-150		0-7.2(3K/100)	0-2	0-30	0-2
0-250		或（6K/100V）	0-3	0-50	0-3
0-300		0-12(6K/100)	0-5	0-75	0-4
0-450		或（10K/100V）		0-100	0-5
0-500		0-18(15K/100)		0-150	0-6
0-600		0-42(35K/100)		0-200	0-7.5
				0-300	0-10
				0-400
				0-600
				0-750
				0-800

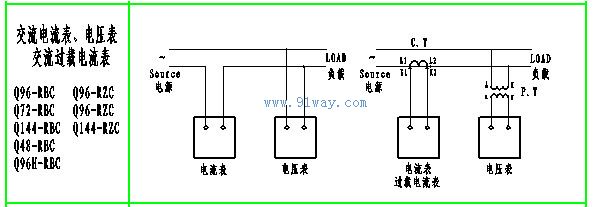

Q144-RZC交流電流電壓表接線圖
