Q144-WTCZA,Q144-WTCA三相有功功率表產品詳細說明：

Q144-WTCZA,Q144-WTCA三相有功功率表特性：
精度：1.5級
環境溫度范圍：-25℃- +55℃
外殼防護：按IP42/52
耐振動：0.7g
儀表標度尺：白色底黑色刻度如需設定值可劃紅線。
可以定作負功率 10-20%刻度
額定頻率：50Hz;60Hz
儀表安裝：用四個對角支架固定

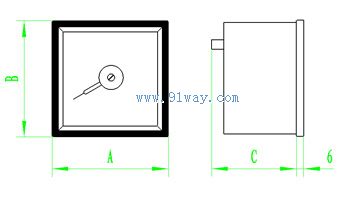

產品型號	展開角	外型尺寸(A×B×C)	開孔尺寸	重量	測量范圍	備注
Q144-WTCZA	240°	144×144×80	138+0.5×138+0.5	1.25	表13-2	三相有功功率表
Q144-WTCA	90°	144×144×80	138+0.5×138+0.5	1.15

額定電流（經次級電流為5A之電流互感器接入）A	測量范圍	額定電壓V
		直接接入			經電壓互感器接入（次級電壓為100V）
		100	220	380	380	3K	6K	10K	15K	35K	110K	220K	380K
5	KW	0.8	2	3	3	25	50	80	120	300	1	2	3
7.5		1.2	3	5	5	40	80	120	200	500	1.5	3	5
10		1.5	4	6	6	50	100	150	250	600	2	4	6
15		2.5	6	10	10	80	150	250	400	1	3	6	10
20		3	8	12	12	100	200	300	500	1.2	4	8	12
30		5	12	20	20	150	300	500	800	2	6	12	20
40		6	15	25	25	200	400	600	1	2.5	8	15	25
50		8	20	30	30	250	500	800	1.2	3	10	20	30
75		12	30	50	50	400	800	1.2	2	5	15	30	50
100		15	40	60	60	500	1	1.5	2.5	6	20	40	60
150		25	60	100	100	800	1.5	2.5	4	10	30	60	100
200		30	80	120	120	1	2	3	5	12	40	80	120
300		50	120	200	200	1.5	3	5	8	20	60	120	200
400		60	150	250	250	2	4	6	10	25	80	150	250
600		100	250	400	400	3	6	10	15	40	120	250	400
750		120	300	500	500	4	8	12	20	50	150	300	500
800		120	300	500	500	4	8	12	20	50	150	300	500
1K		150	400	600	600	5	10	15	25	60	200	400	600
1.5K		250	600	1	1	8	15	25	40	100	300	600	1000
2K		300	800	1.2	1.2	10	20	30	50	120	400	800	1200
3K		500	1.2	2	2	15	30	50	80	200	600	1200	2000
4K		600	1.5	2.5	2.5	20	40	60	100	250	800	1500	2500
5K		800	2	3	3	25	50	80	120	300	1000	2000	3000
6K	MW	1	2.5	4	4	30	60	100	150	400	1200	2500	4000
7.5K		1.2	3	5	5	40	80	120	200	500	1500	3000	5000
10K		1.5	4	6	6	50	100	150	250	600	2000	3500	6000

Q144-WTCZA,Q144-WTCA三相有功功率表接線圖

Q144-WTCZA,Q144-WTCA三相有功功率表
