Q96-TC6A,ZTC6A型報警輸出熱電偶溫度表產品詳細說明：

Q96-TC6A,ZTC6A型報警輸出熱電偶溫度表用于4-20mA輸入，非電量刻度指示并帶設定報警開關輸出。
外形尺寸符合DIN43700
符合船用規范及IEC標準

特性：
指示精度：1.5級
輸出信號：4-20mA
輸出信號最大負載能力：600Ω
報警開關輸出負載容量：3A，250Vac
報警點設置：按用戶要求，可制成上限、下限、上下限
電源電壓：24Vdc±20%
環境溫度：-25℃ to +55℃
外殼防護等級：IP42/52
耐振動：0.7g
前面板尺寸：96mm×96mm
對于熱電偶溫度表，傳感器到指示表連接應用補償電纜
安裝：用兩個對角支架固定

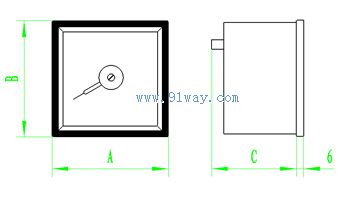

產品型號	展開角	外型尺寸(A×B×C)	開孔尺寸	重量
Q96-ZTC6A	240°	96×96×80	92+0.5×92+0.5	0.6
Q96-TC6A	90°	96×96×80	92+0.5×92+0.5	0.6

測量范圍：

傳感器	測量范圍(刻度/℃）
Ni-Cr/Ni-Al CK	250
Ni-Cr/Ni-Al CK	750

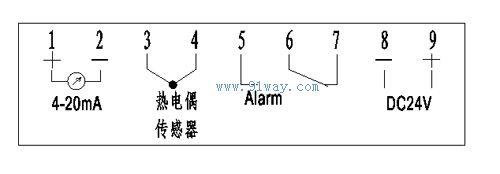

Q96-TC6A,ZTC6A型報警輸出熱電偶溫度表接線示意圖：
