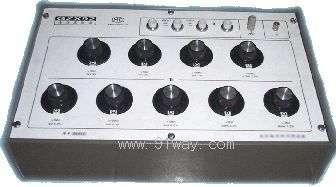

GZX92型高壓高阻箱產品詳細說明：

一、概述
GZX92型高壓高阻箱是依據JJG622-97絕緣電阻表（兆歐表）檢定規程和JJG166-93直流電阻器檢定規程等有關文件研制生產的。該裝置設計了獨立的泄漏屏蔽端鈕和接地端鈕；完全滿足JJG622-97絕緣電阻表檢定規程和JJG163-93直流電阻器檢定規程的要求。它不僅可用于檢定各種型號的指針式絕緣電阻表，也可作為檢定數字式絕緣電阻表、絕緣電阻測試儀的標準，以及作為直流標準高值電阻器使用。具有較長的技術壽命和機械壽命。

二、GZX92型高壓高阻箱主要技術參數
1. 高壓高阻箱的準確度等級及工作電壓（電流）

阻值
100GΩ×10GΩ ×1GΩ ×100MΩ ×10MΩ
準確度等級 5 5 2 1 0.5
標稱電壓 5000 V 5000 V 5000 V 5000 V 2500 V
阻值 ×1MΩ ×100kΩ ×10kΩ ×1kΩ ×100Ω
準確度等級 0.2 0.2 0.2 0.2 0.2
標稱電壓/流 1000V 0.8mA 8mA 20mA 50mA

2. 測量范圍：100Ω～200GΩ，調節細度：100Ω
3. 使用環境條件
3.1 參考溫度范圍：20～25℃
3.2 標稱使用溫度范圍：18～28℃
3.3 參考濕度范圍：40～60%
3.4 標稱使用濕度范圍：25～75%

4. 變差極限：在參考條件下，由單一影響量發生變化引起的變差：

影響量別
標稱使用范圍
允許的變差

環境溫度 18～28℃ a/2 %
相對濕度 25%～75% ≤10GΩa/2% ＞10GΩa%

工作電壓 （1～1/5）標稱電壓 ≤10GΩa/2% ＞10GΩa%

a 為高壓高阻箱電阻盤準確度等級（各電阻盤a值不同）

5. 絕緣電阻
GZX92型高壓高阻箱的電路和與電路無電氣連接的任何其它外部金屬間的絕緣電阻，在標稱電壓下測得的電阻值不小于5TΩ。

6．絕緣強度
高壓高阻箱的電路與測試用參考接地點之間應能承受頻率為45～65Hz 的實際正弦波交流電壓11kV并歷時1min的試驗而無擊穿與飛弧現象。

7. 高壓高阻箱輸出端的殘余電阻＜0.1Ω，其變差＜0.01Ω。
8. 外形尺寸：442mm×270mm×145mm
9. 重量：＜5kg

三、原理與結構
1. 高壓高阻箱由九個十進制電阻盤和一只固定電阻組成。
2. 高阻箱選用特制的高強度絕緣材料制成的密封型輕壓力開關，絕緣電阻高，接觸電阻小，使用壽命長，免于清洗，開關的動作過程為先通后斷，在測量過程中不會開路，完全滿足JJG662-97絕緣電阻表檢定規程第15.1.6條的要求。
3.有獨立的泄漏屏蔽端鈕和接地端鈕。
4. 電阻選用特制的高穩定性電阻元件，其溫度系數小，電壓系數小，年變化小，從而保證了高壓高阻箱的穩定性和準確度。
