 產品名稱： PD1系列三相交流配電箱
型號規格： PD1系列三相交流配電箱
  放大圖片 放大圖片
產品類別： 常規產品 -- 特種電器 -- 船用配電箱
分欄標簽
 參考價格： 廠價直銷
產品品牌： 國產
產品產地： 上海
分欄標簽
 可供數量： 批量
供貨周期： 現貨(或電詢)
標簽
產品詢價 在線交流
13901609058
郵件 91way@163.com
更多分享
分欄標簽
 產品簡介：
（點擊小圖查看大圖）
PD1系列三相交流配電箱產品詳細說明：

主要技術特性：
PD1系列三相交流配電箱用于交流60-60Hz,500V以下，直流220V以下的照明和電力網絡，對所控制的配電線路進行過載或短路保護；
防護等級 IP22、IP44；
主要元器為船用開關TH-5SB、TO-100BA、TO-225BA;
容量10-100-225A任選

PD1系列三相交流配電箱外形安裝尺寸：

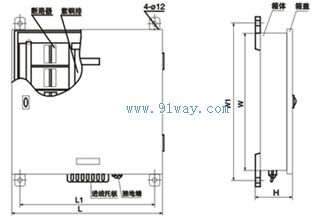

PD1系列三相交流配電箱外形尺寸

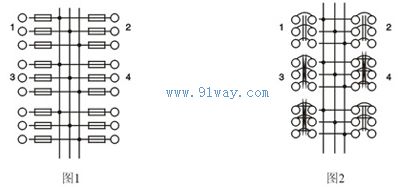

PD1系列三相交流配電箱電氣原理圖

PD1系列三相交流配電箱接線圖
注:未標號為可增加線數(PD1系列三相交流配電箱)

序號 型號 TO-100BA
自動開關臺數		 TO-225BA
自動開關臺數		 自動開關容量
（A）		 L W H L1 W1
1 PD1-400/3 4 15、20、30

40、60、75

100

 570 370
150 400 420
2 PD1-600/3 6 570 450 150 400 500
3 PD1-800/3 8 570 550 150 400 600
4 PD1-1000/3 10 570 650 150 400 700
5 PD1-1200/3 12 570 750 150 400 800
6 PD1-020-3 2 125、150、175
200、225
7 PD1-040/3 4


PD1系列三相交流配電箱

PD1系列三相交流配電箱
