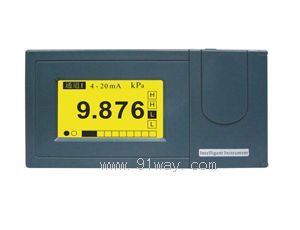

VX2000F為三通道萬能輸入帶溫壓補償功能的流量積算無紙記錄儀。儀表可組態選擇輸入標準電流、標準電壓、頻率、熱電偶、熱電阻等信號，可提供傳感器配電和模擬量變送輸出、兩路繼電器觸點輸出。帶標準USB2.0接口，支持優盤數據轉存功能。
JK2000F充分發揮了液晶屏圖形界面的優勢，組態簡單、直觀、方便，不需大部分傳統積算儀的二次計算。它充分考慮了流量測量中的工程問題，并結合多家熱力公司在熱網管理中的成功經驗，增加了許多解決供需雙方貿易結算糾紛的新功能。
帶各種流量計算模型�？膳錅u街、電磁流量計、孔板、彎管等多種傳感器。
補償模型豐富，可對液體、一般氣體、蒸汽等多種介質進行補償。
小流量補足量計量功能，結合實時監控記錄功能，有效防止竊汽行為。
提供累積流量日報表、月報表和年報表。
溫度傳感器、壓力傳感器發生故障時，會自動改用設定溫度，壓力計算補償量。
具有掉電記錄功能，記錄儀表上電，停電時間，顯示累計停電時間，防止用戶停電竊汽。
強大的網絡功能：具備RS-232C或RS-485通訊接口，支持上位機遠程組態和數據管理；有線網通過中繼器通訊距離可達5公里，最高波特率19.2K。也可以通過MODE電話撥號、GSM手機短信、GPRS移動通訊或無線數據傳輸方式進行超遠程監控管理。采用掌上電腦（PDA）可以直接進行組態和數據管理。內置打印驅動，可以直接連接微型打印機，打印指定時間段的歷史數據、曲線。除ScanX實時監控軟件小，還支持IFIX、Citect、組態王、MCGS等流行專業組態軟件。
VX2000F溫壓補償流量積算無紙記錄儀主要技術指標
顯示器：128×64點陣工液晶顯示，LED背光
基本誤差：±0.2%FS
輸入規格：電壓：毫伏信號
（萬能輸入）
電流：（0-10）mA、（4-20）mA
熱電偶：K、S、B、T、E、J
熱電阻：Pt100、Cu50
頻率：（0-10）KHz、矩形波、正弦波、三角波
輸出規格：傳感器配電：兩路DC24V配電，≤40mA/路
一路模擬量變送輸出：（4-20）mA負載電阻小于600Ω
兩路可組態繼電器觸點輸出，觸點容量為3A、250VAC（阻性負載）默認為常開觸點。
補償運算：蒸汽：根據IFC67公式表格查詢蒸汽密度測量蒸汽的質量流量。
一般氣體：溫度、壓力補償測量標準體積流量。
天然氣：溫度、壓力補償測量標準體積流量。
水：溫度補償測量標準體積流量或質量流量。
補償范圍：蒸汽： 壓力0.1-2.6MPa
溫度100-500℃
密度0.1-100Kg/m3
比焓2508-322KJ/Kg
一般氣體：壓力0-60MPa
溫度-100-500℃
液體： 溫度-100-500℃
累積范圍：0～9999999999
熱損補償：小流量補足：0～100%
超限補償：0～200%
數據備份和轉存：256M～1G優盤可選
通訊、打印：通訊接口RS232C或RS485
波特率：1200、2400、9600、19200
打印接口：RS232C串口微型打印機
記錄時間：記錄間隔：1、2、4、6、15、30、60、120、240可秒選
記錄長度：72小時/筆（記錄間隔1秒）～720天/筆（記錄間隔4分）
掉電記錄：系統自動記錄最近12次的掉電、上電時間。
累計報表：年、月、日累積報表。
熱電偶冷端補償誤差：±1℃
斷電保護：FLASH MEMORY保存設置參數和歷史數據，斷電后數據可永久保存。采用硬件時鐘，掉電后也能準確運行。
電源：開關電源85VAC～265VAC、50Hz±5%或DC24V±2V，功耗＜10W
環境溫度：0-50℃
環境溫度：0-85%RH
VX2000F溫壓補償流量積算無紙記錄儀選型表
|
VX2000F流量積算儀 |
|
VX |
20 |
03 |
F |
2 |
1 |
□ |
P |
□ |
－□ |
|
|
型號 |
型譜 |
說明 |
|
VX |
20 |
|
設計序列 |
|
|
03 |
|
三通道輸入 |
|
|
F |
|
補償型流量積算儀 |
|
繼電器輸出① |
|
2 |
|
二路 |
|
模擬輸出② |
|
1 |
|
一 路 |
|
通信/打印
功能 |
|
0 |
|
無 |
|
|
1 |
|
RS-232C通訊/打印 |
|
|
2 |
|
RS-485通訊 |
|
配電輸出 |
|
P |
|
DC24V配電輸出 |
|
USB
轉存功能 |
|
/0 |
|
無 |
|
|
/U |
|
USB轉存功能 |
|
特殊功能碼 |
|
|
－□ |
特殊功能碼 |
|
備注：① 繼電器輸出路數可組態
② 4～20mA變送輸出
③ 固定為二路配電輸出 |
